主な特長

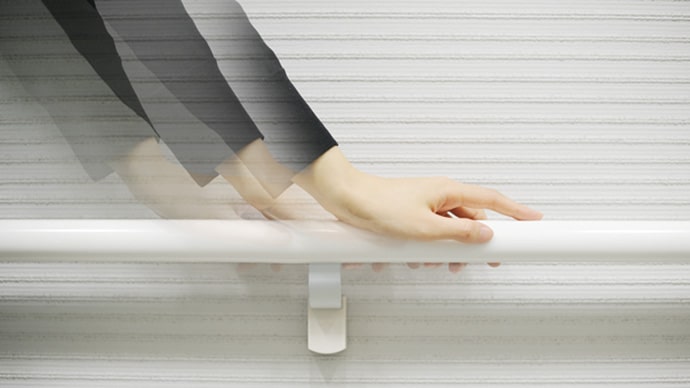

握りやすさにこだわった連続手すり
手すりを使用する際、「握る」と「摺る」の2つの動作が伴うため、手すりは連続していて握りやすく摺りやすい形状が最適です。握る部分を支えるブラケットは、下から支持する形状が使いやすく安全です。それは、ブラケットが指に触れにくいので手すりをしっかりと握ることができ、また摺る際に邪魔にならないからです。ブラケットを受ける部分の目地がスリムな手すりは、円形に近い形状で握った時の違和感が少なく使いやすい、より安全な手すりといえます。
-
抗菌効果あり
-
抗ウイルス効果あり（ビビッドを除く）

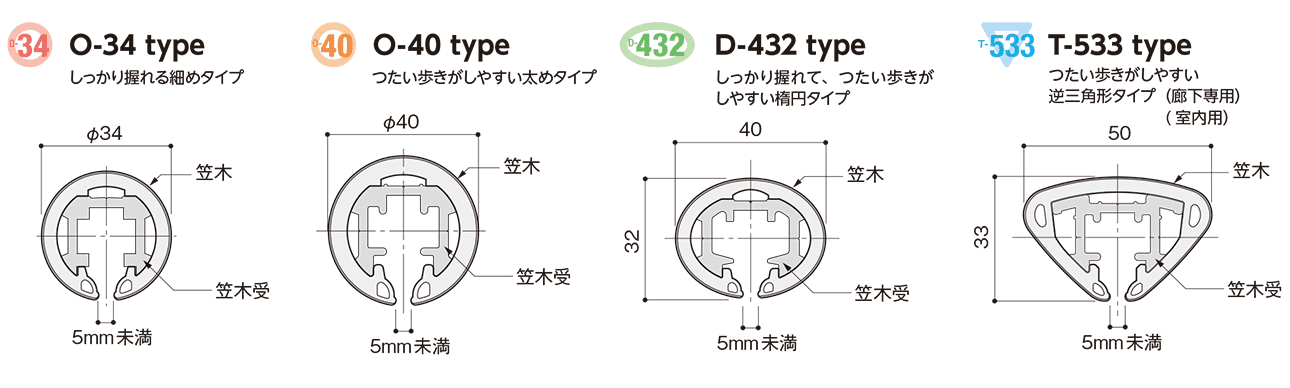

手すりの形状
よくある質問
-
Q抗ウイルス効果はありますか？Aはい、室内用スリム目地手すりには抗ウイルス効果があります。詳しくは抗ウイルス・抗菌技術「ウィルアン」をご覧ください。
-
Q塩素系漂白剤を使用したいのですが問題ありますか？A次亜塩素酸ナトリウムなどの塩素系漂白剤を薄めて使用し、その後拭き取りを行っていただければ問題ありません。
ラインナップ
ビニレーン
プレーン色の室内用 廊下・階段手すりです。空間に合わせて、豊富なカラーバリエーションからお選びください。
- T-533はNo.10 プレーンホワイトのみ
カラーバリエーション
No.10 プレーンホワイト
No.02 グレー
No.03 ダークグレー
No.04 ソフトブラック
No.05 ブラック★
O-34のみ対応
No.1004 バイカラー★
D-432のみ対応（廊下専用）、キャップはNo.10プレーンホワイトを使用
No.11 アイボリーホワイト
No.13 ベージュ
No.22 ライトブラウン
No.23 チョコレート
No.34 チーズイエロー★
O-34のみ対応、V・F・D・Rエンドおよびジョイントリングはありません
No.45 ワインレッド★
No.51 オリーブグリーン★
No.62 ダークブルー★
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
ネオウッド
ウッドパウダーを配合し、樹脂手すりに木の質感をプラス。樹脂らしくない、さらりとした触りごこちです。
- T-533はNo.73 バーチのみ
カラーバリエーション
No.73 バーチ
No.74 チーク
No.75 ホワイトチーク★
No.90 オーク
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
パーツ
ブラケット
AFN-55/AFN-65/AFN-75
カラー／グレー、ホワイト、木目調各色
材質／アルミ押出形材、樹脂成形品
AGS-55/AGS-65
材質／アルミ押出形材
AES-55/AES-75
材質／アルミ押出形材
AES-5560
材質／アルミ押出形材
AFS-5577
カラー／グレー、ホワイト、木目調各色
材質／アルミ押出形材、樹脂成形品
UN-55/UN-75
材質／亜鉛ダイカスト成形品、樹脂成形品
※ガラス納まり可能
TN-55
カラー／No.02グレー、No.10プレーンホワイト
材質／アルミ押出形材、樹脂成形品
O-34、D-432、T-533専用
TS-65
材質／アルミ押出形材、樹脂成形品
T-533専用
JS-55
材質／亜鉛ダイカスト成形品、樹脂成形品
JRNS-70/JRNS-90
材質／アルミダイカスト成形品
FBブラケット
材質／スチールFB-9×25
垂直ブラケット SS-55
カラー／グレー、ホワイト、木目調各色
材質／亜鉛ダイカスト成形品、樹脂成形品
O-34、O-40専用
エンドブラケット K-55/K-75/KA-55/KA-75
カラー／プレーン・木目調の各色※
材質／亜鉛ダイカスト成形品、樹脂成形品
O-40専用、室内のみ
（KA-55のみO-34室内基準色※にも対応）
※No.10プレーンホワイトとNo.90オークを除く
格子用 KK固定座
材質／アルミダイカスト
可動式 KDS-55
材質／亜鉛ダイカスト、ステンレス
O-34専用
取外式 TH固定座
材質／ステンレス
取外式 OTブラケット
材質／アルミ押出形材

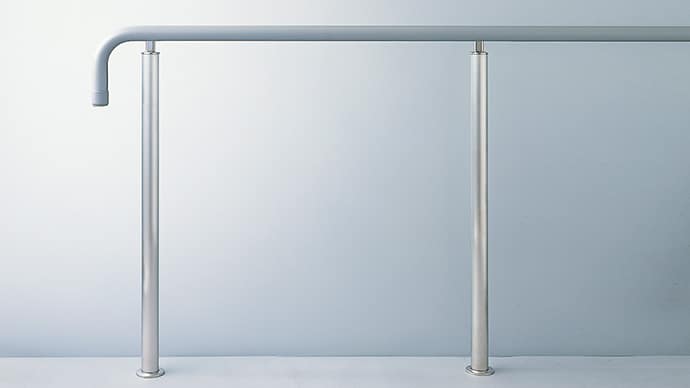

支柱
φ42.7
@1,000以内
φ22
階段用 子柱
φ27
階段用 親柱
□19
階段用 子柱
□24
階段用 親柱
カラーバリエーション
ステンレス
#400
ステンレス
ヘアライン
スチール
05 ソフトブラック
スチール
06 サンドブラック
スチール
16 スノーホワイト
スチール
17 ムーンスノー
エンドキャップ
Dエンド
O-34のみ対応（D-432はNo.10 プレーンホワイトのみ対応、T-533は形状が異なりDエンド55：受注生産品とDエンド65の2種類ご用意）
Vエンド
O-34、O-40、D-432のみ対応（O-40のNo.90オークはありません）
VAエンド
（T-533は形状が異なります）
隙間ジョイント
O-34、D-432のみ対応
Fエンド
O-34、O-40、T-533のみ対応（O-40のNo.90オークはありません T-533は形状が異なります）
FAエンド
O-34、O-40、T-533のみ対応（T-533は形状が異なります）
Sエンド
D-432のみ対応
SAエンド
D-432のみ対応
ジョイント
ジョイントリング
（O-40のNo.90オークはありません）
ジョイナー
Lコーナージョイント
O-34、O-40、T-533対応（O-40のNo.90オークはありません）
LAコーナージョイント
O-34、O-40、T-533対応
続きを見る
機能・性能
抗ウイルス性能
この製品は抗ウイルス効果のある樹脂を使用しています。多くの人が利用する公共施設や学校、病院や高齢者施設において、ウイルス感染症の予防に効果的です。
ウイルスの種類
エンベロープあり
インフルエンザウイルスやSRASコロナウイルス、ヘルペスウイルス、鳥インフルエンザウイルスなどが代表的です。感染に必要なエンベロープを、石鹸やアルコールなどの消毒液で破壊できます。
エンベロープ無し
ノロウイルスやアデノウイルス（風邪の原因）、ライノウイルス（風邪の原因）、ポリオウイルスなどが有名です。ウイルス自体を破壊する必要があり、次亜塩素酸などの強力な消毒液を必要とします。
99%以上の抗ウイルス効果！
試験方法
ISO18184、JIS R 1756を参考に、ウイルスを用いた抗ウイルス性能試験（明所および暗所）
使用ウイルス
ウイルスA（エンベロープあり）
ウイルスB（エンベロープ無し）
試験機関
一般財団法人 北里環境科学センター
報告書No.
プレーン色：
ウイルスA／北環発 2015-1064号
ウイルスB／北環発 2015-0064号
木目調色：
ウイルスA／北環発 2015-1070号
ウイルスB／北環発 2015-0070号
弊社抗ウイルス仕様手すりの抗ウイルス性能値です。
- 抗ウイルス性能評価基準は抗ウイルス活性値で2.0以上であることと定められています。抗ウイルス活性値は1.0で90％、2.0で99％、3.0で99.9％の細菌が不活化したことを示します。
- 抗ウイルス効果は室内用のみです。屋外用は対象外となります。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗ウイルス効果は、全てのウイルスに対して発現するものではありません。また全てのウイルス対して同様な効果が得られるとは限りません。
- 抗ウイルス効果は、対応している製品の表面に付着したウイルスに対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
抗菌性能
99%以上の抗菌効果！
試験方法
JIS Z 2801:2010、JIS Z 2801:2012 抗菌性試験方法に準ずる
使用菌株
大腸菌（NBRC3972）
黄色ブドウ球菌（NBRC12732）
試験機関
一般財団法人 ボーケン品質評価機構
試験番号
プレーン色：
大腸菌／20219021824-1（2/2）2019.08.09
黄色ブドウ球菌／20219021824-1（1/2）2019.08.09
木目調色：
大腸菌／20218073545-1（2/2）2019.04.12
黄色ブドウ球菌／20218073545-1（1/2）2019.04.12
弊社抗ウイルス仕様手すりの抗菌性能値です。
- 抗菌性能評価基準は抗菌活性値で2.0以上であることと定められています。抗菌活性値は1.0で90％、2.0で99％、3.0で99.9％の細菌が不活化したことを示します。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗菌効果は、全ての菌に対して発現するものではありません。また全ての菌に対して同様な効果が得られるとは限りません。
- 抗菌効果は、対応している製品の表面に付着した菌に対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
強度について
ベターリビング協会（BL）の優良住宅部品認定基準をクリアしています。
手すり径に応じたブラケットスパンで、1スパンあたり1177N（120kgf）の水平・鉛直荷重に対して、耐える強度を有しています。
- O-34,D-432：ブラケットスパン910mm、O-40：ブラケットスパン1,200mm
鉛直荷重
水平荷重
続きを見る
仕様・詳細
材質
笠木／半硬質樹脂二層成形（抗ウイルス剤入） ネオウッドはウッドパウダー配合
笠木受／アルミ押出形材
型番、サイズ
| 名称 | 型番 | 手すり径 | ||
|---|---|---|---|---|
| 室内用 | ビニレーン | φ34 | O-34Vsl | φ34mm |
| φ40 | O-40Vsl | φ40mm | ||
| 楕円型 | D-432Vsl | 40×32mm | ||
| 逆三角形型 | 廊下専用 T-533Vsl |
50×33mm | ||
| ビビッド 受注生産品 |
φ34 | O-34VSsl | φ34mm | |
| ネオウッド | φ34 | O-34Msl | φ34mm | |
| φ40 | O-40Msl | φ40mm | ||
| 楕円型 | D-432Msl | 40×32mm | ||
| 逆三角形型 | 廊下専用 T-533Msl |
50×33mm | ||
続きを見る
オプション
LED照明をプラス
樹脂手すり型ライン照明
手すり本体にLED照明を内蔵し、間接照明としてお使いいただくこともできます。
手すり用点字
あらかじめ決められた内容の点字パターンと文字が印刷されたシールタイプと、点字内容を自由に設定できるステンレス点字プレートをご用意しています。本品はJIS T9251を満たしています。
デジバン点字シート（シールタイプ）
サイズ／100×125mm
材質／シルバー色：ダイノック、ブロンズ色：ダイノック、透明色：スコッチカルフィルム
印刷／UVインクジェット
ステンレス点字プレート
サイズ／［長さ］160（mm）、250（mm） ［対応手すり径］φ34、φ38、φ40、φ42.7、φ48.6、φ50（mm）
材質／ステンレス ヘアライン仕上げ+ポリカーボネイト
文字／インクジェット・ダイレクト裏印刷
カラー／グリーン（白文字）、イエロー（黒文字）、ブルー（白文字）
ブラケット用ソフトカバー
連続手すりに使用されているブラケットの金属部分を覆うカバーです。巻き付けてボタンを留めるだけのシンプルな構造で、簡単に取り付けることができます。当社製ブラケットのほか、他社類似品にも取付可能です。室内専用。
- ボタンは手前側・壁側どちらでも取付可能。
- ブラケットの大きさや形状によって、取り付けられない場合があります。
-
Sサイズ
58×91（mm）
-
Lサイズ
75×91（mm）
材質／［本体］ナイロン、ポリウレタン、発泡ゴム
［ボタン］樹脂
対応サイズ一覧表
| Sサイズ | |||||
|---|---|---|---|---|---|
 AFN-55/AFN-65/AFN-75 |
 AFS-55/AFS-65 AF-55/AF-65 |
JS-55 J-55 |
AGS-55/AGS-65 AG-65 |
TS-65 |
KDS-55 KD-55 |
| Lサイズ | |||
|---|---|---|---|
AFS-75 AF-75 |
AES-55/AES-75 AE-55/AE-75 |
 JRN-70/JRN-90 |
JRNS-70/JRNS-90 |
| Sサイズ+Lサイズ | Lサイズ+Lサイズ |
|---|---|
 AFS-5577 AF-5577 |
AES-5560 AE-5560 |
| 取り付け不可 | ||
|---|---|---|
TN-55 |
 U-55/U-75/US-55/US-75 |
UN-55/UN-75 |
続きを見る
導入・設置
CAD図面ダウンロード
| 手すりの形 | O-34 | O-40 | D-432 | T-533 |
|---|---|---|---|---|
| 壁付ブラケット | AFN | AFN | AFN | TS-65 TN-55 |
| AES | AES | AES | ||
| AFS-5577 | ||||
| JRNS | JRNS | JRNS | ||
| JS | ||||
| AGS-55｜AGS-65 | ||||
| UN | ||||
| 特殊ブラケット | フラットバー用 | |||
| 垂直ブラケット（SS） | 垂直ブラケット（SS） | |||
| KK固定座、TH固定座 | KK固定座、TH固定座 | KK固定座、TH固定座 | ||
| KDS-55 | ||||
| AFN-45+OTブラケット | AFN-45+OTブラケット | AFN+OTブラケット | ||
| 支柱 | 支柱 | 支柱 | 支柱 | |
| その他 | 下地別アンカー図 | |||
