このページでは、LED照明付手すりの配光データ(IES)をダウンロードすることができます。
樹脂製手すり型ライン照明

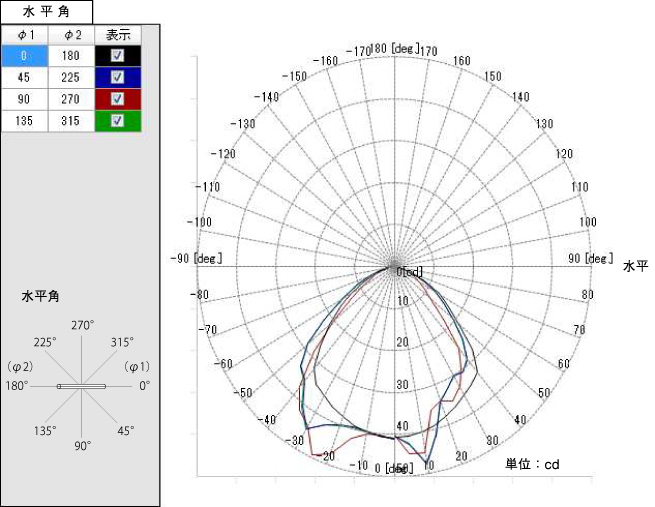

色温度 | LEDの向き | LED | 配光曲線 | ダウンロード | |
---|---|---|---|---|---|
![]() |
2700K | 縦 | 乳半チューブ | ![]() |
J-34-KA.ies |
クリアチューブ | ![]() |
J-34.ies |
手すり径:Φ34mm、長さ:L=500mm
木製手すり型ライン照明
色温度 | LEDの向き | LEDカバー | 配光曲線 | ダウンロード | |
---|---|---|---|---|---|
![]() |

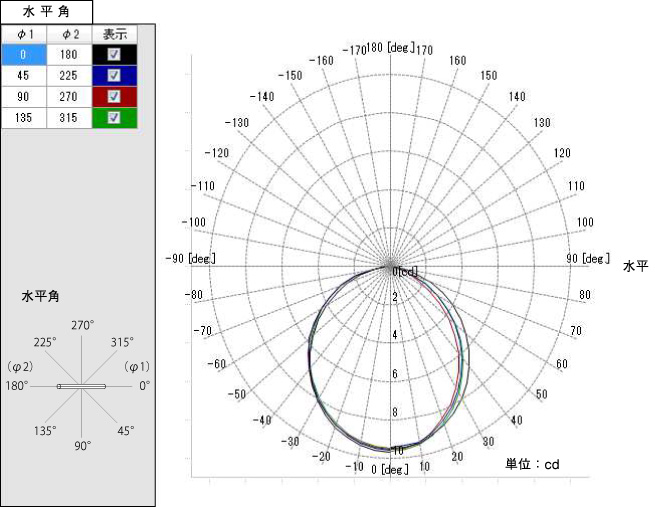

2700K | 縦 | クリア | ![]() |
O-35-CL.ies |
拡散 | ![]() |
O-35-KA.ies |
手すり径:Φ35mm、長さ:L=500mm

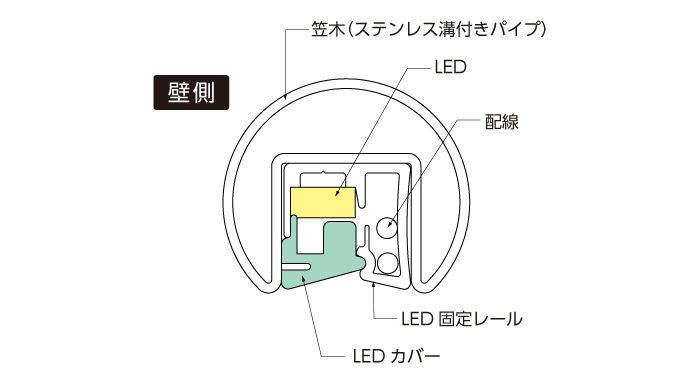

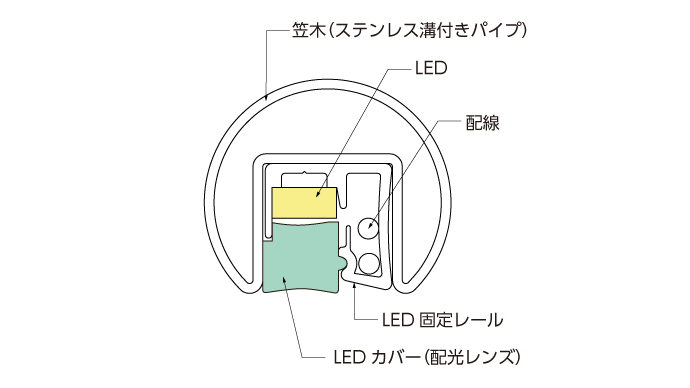

ステンレス製手すり型ライン照明
色温度 | LEDの向き | LEDカバー | 配光曲線 | ダウンロード | |
---|---|---|---|---|---|

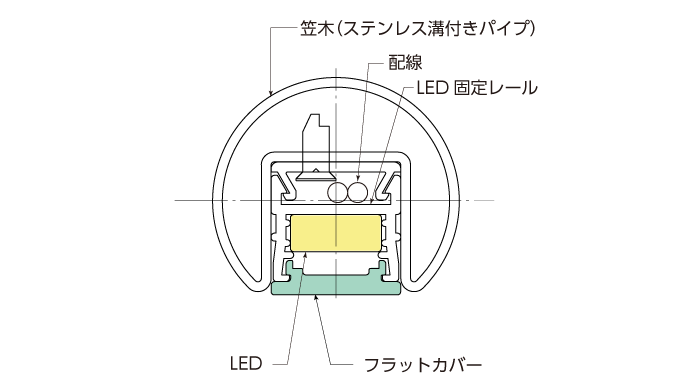

下面配光![]() |

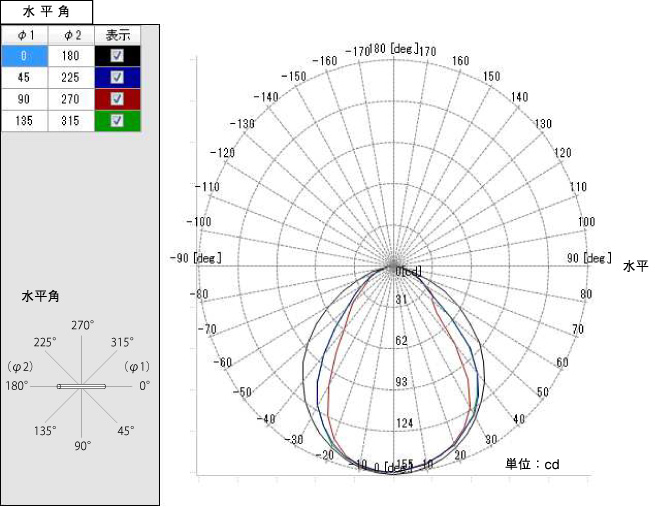

2700K | 横 | クリア | ![]() |
S-38M-Y-CL.ies |
拡散 | ![]() |
S-38M-Y-KA.ies | |||

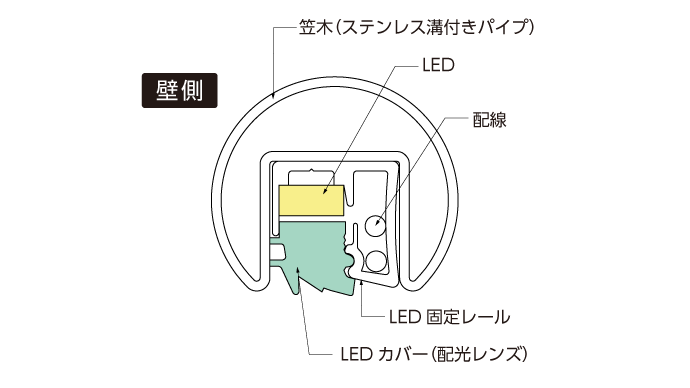

片側配光![]() |

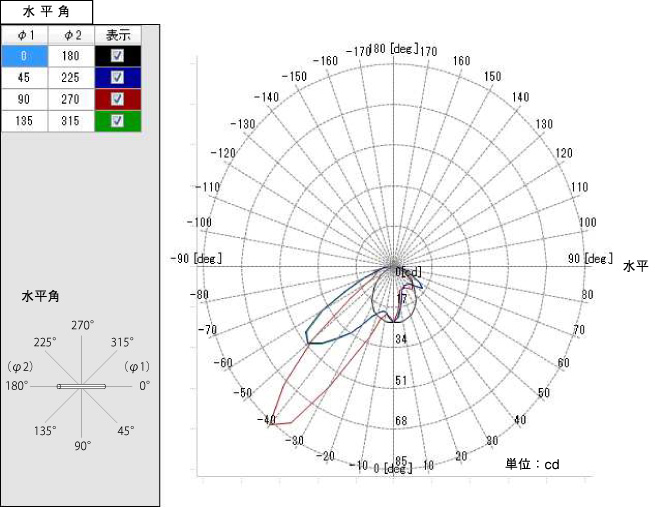

横 | クリア | ![]() |
S-38MH-SK.ies | |
両側配光![]() |
横 | クリア | ![]() |
S-38MH-SR.ies | |
R曲げ![]() |

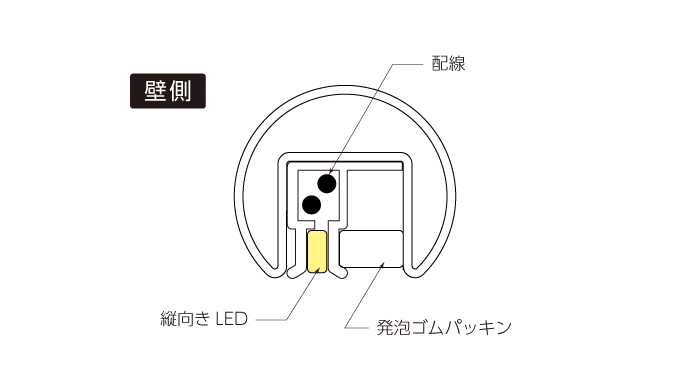

縦 | なし | ![]() |
S-38M-R.ies | |
ハイパワー![]() |
2800K | 横 | クリア | ![]() |
S-38mH-S-H-CL.ies |
拡散 | ![]() |
S-38mH-S-H-KA.ies | |||

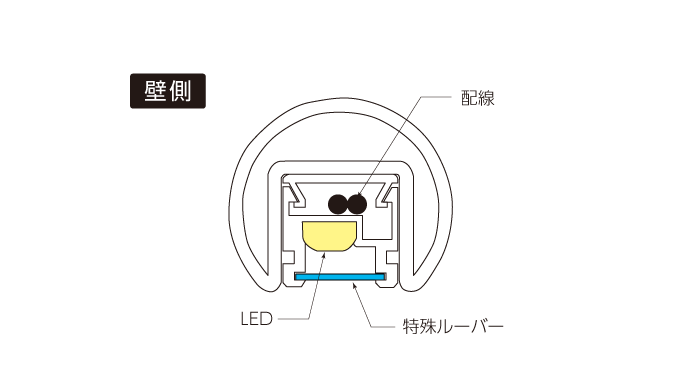

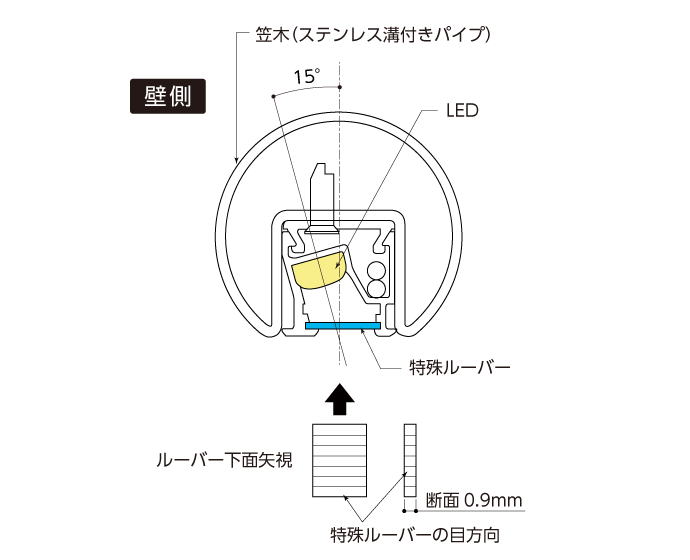

グレアレス![]() |
3000K | 横 | 特殊ルーバー | ![]() |
S-38mH-G3.ies |

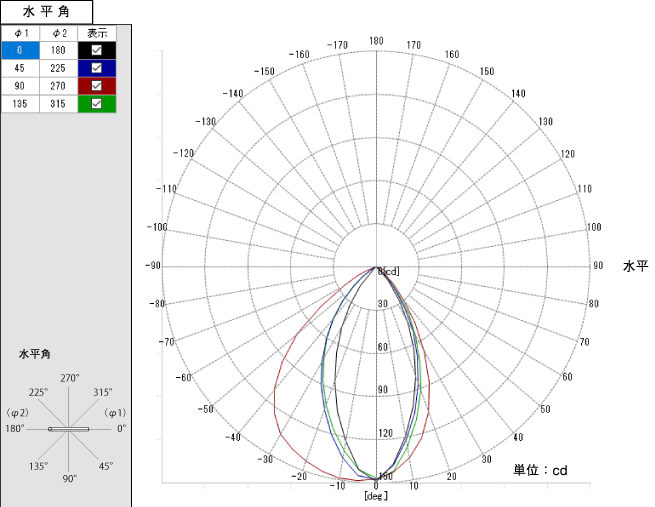

グレアレスR曲げ![]() |
3000K | 横 | 特殊ルーバー | ![]() |
S-38mH-G-R.ies |

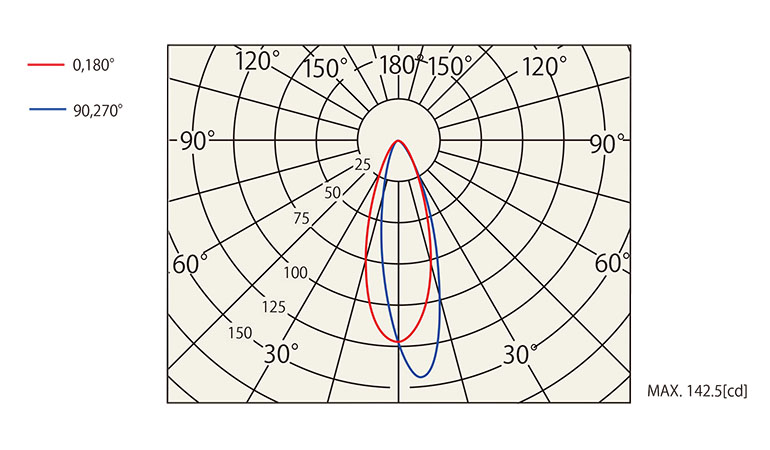

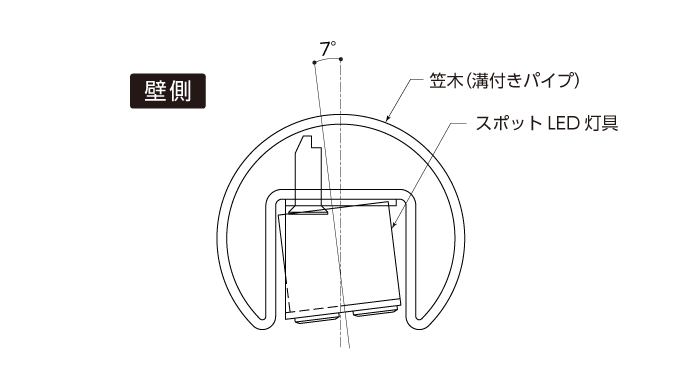

スポット点灯![]() |
3000K | 7° | なし | ![]() |
S-38mH-SP7.ies |
手すり径:Φ38mm、長さ:L=500mm(スポット点灯は1灯)

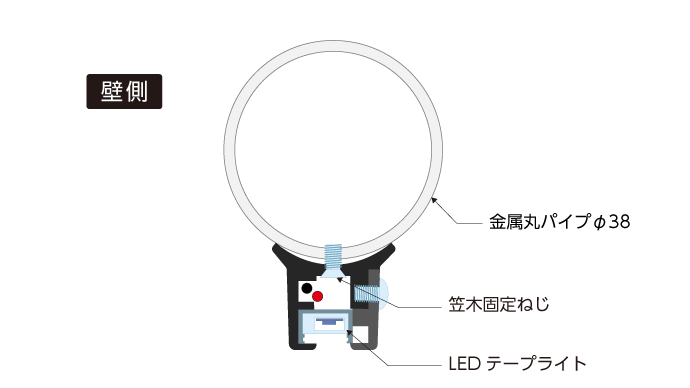

手すり型ライン照明(後付け)
色温度 | LEDの向き | LED | 配光曲線 | ダウンロード | |
---|---|---|---|---|---|
下面配光![]() |
2700K | 横 | クリアチューブ | ![]() |
ATU-S-CL.ies |
乳半チューブ | ![]() |
ATU-S-KA.ies | |||
下面配光 (特殊ルーバー付き/オプション) ![]() |
2700K | 横 | クリアチューブ | ![]() |

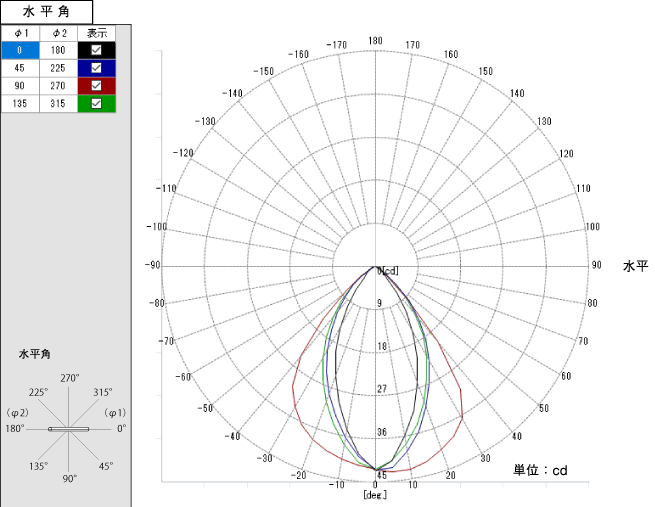

ATU-S-G.ies |

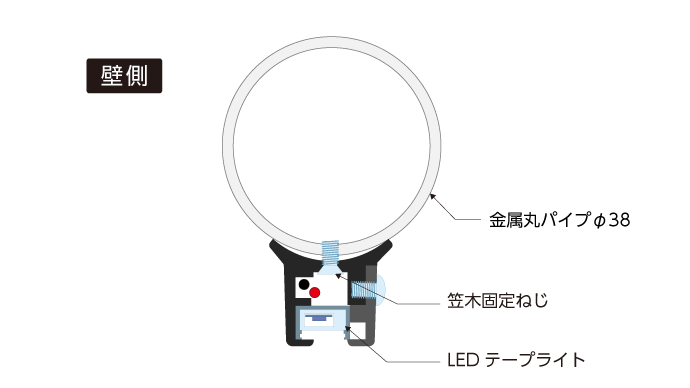

片側配光![]() |
2700K | 横 | クリアチューブ | ![]() |

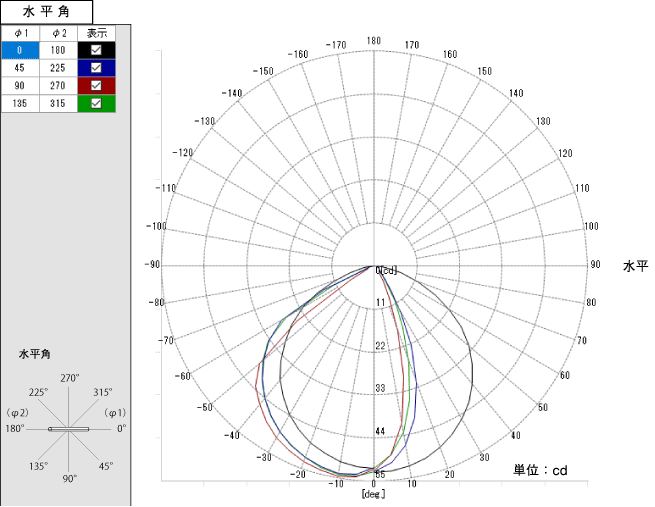

ATU-Ds-CL.ies |
乳半チューブ | ![]() |
ATU-Ds-KA.ies | |||

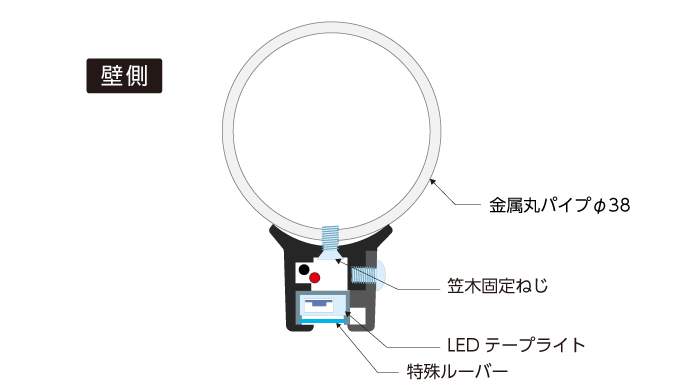

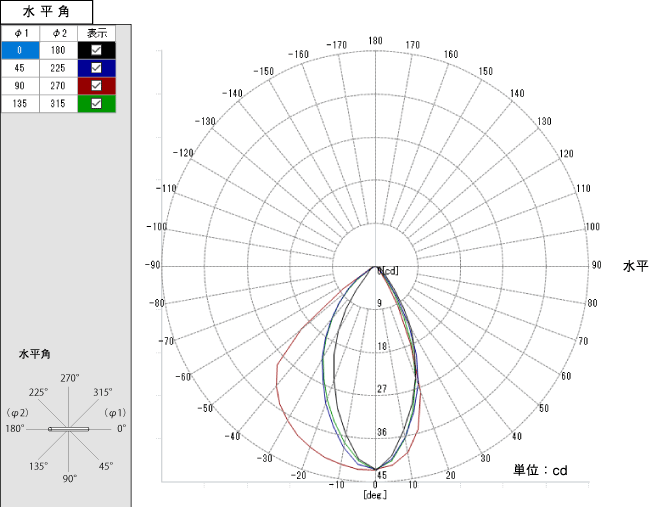

片側配光 (特殊ルーバー付き/オプション) ![]() |
2700K | 横 | クリアチューブ | ![]() |
ATU-Ds-G.ies |
手すり径:Φ38mm、長さ:L=500mm
