屋外用 スリム目地手すり|廊下・階段手すり

耐候性に優れた屋外専用の樹脂手すり。長時間の使用による手すり表面の色あせや劣化を抑えます。ブラケットや支柱も豊富にラインナップ。溝幅がスリムになり、目隠しチューブも不要です。

設置場所

主な特長

屋外には屋外専用の樹脂手すりを

屋外に手すりを設置する場合、日射や外気の影響を受けるので、夏は熱く、冬は冷たくなりにくい樹脂被覆手すりがおすすめです。屋外には風雨や寒暖の差、強い紫外線に耐えうる耐候性のある屋外用の手すりを設置しましょう。

屋外仕様の樹脂手すりは、より高い耐候性能で長時間の使用による手すり表面の色あせや劣化を抑えます。 優れた耐候性能で、スーパーUVテスター1000hr(サンシャインウェザーメーター10,000時間相当)をクリア※しています。

  • 抗菌効果あり

  • 耐候性能アップ※

  • 当社従来品はサンシャインウェザーメーター5,000時間クリアのため、グラハン(2019年7月〜)およびグラウッド(2022年1月〜)は従来品の2倍の耐候性能を有しています。
耐候性比較
スーパーUVテスターにて1000hr後の新旧比較

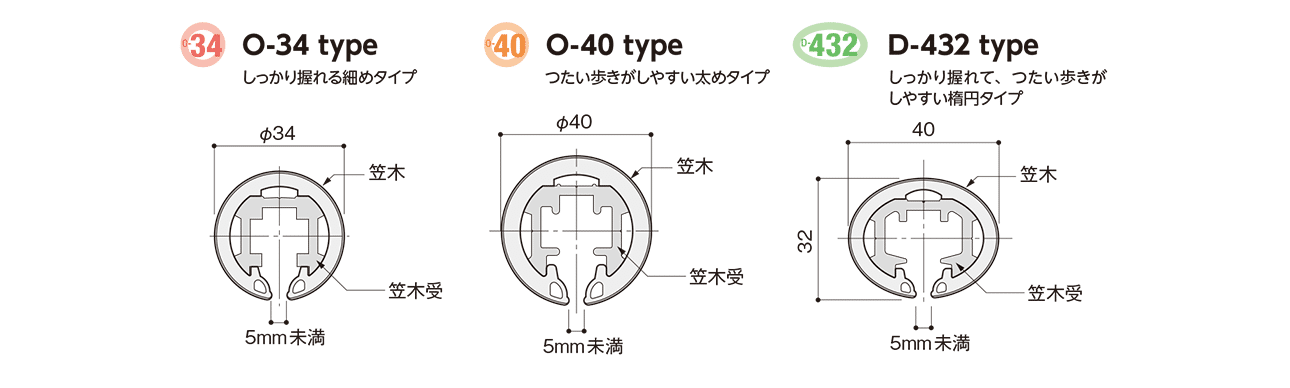

手すりの形状

手すり形状

ラインナップ

グラハン

プレーン色の屋外用 廊下・階段手すりです。2019年7月より耐候性能がさらにアップ。高い耐候性で、長時間の使用による手すり表面の色あせや劣化を抑えます。

グラハン

カラーバリエーション

グレー

No.02 グレー

ダークグレー

No.03 ダークグレー

ソフトブラック

No.04 ソフトブラック

ライトベージュ

No.12 ライトベージュ★

ベージュ

No.13 ベージュ

ライトブラウン

No.22 ライトブラウン

チョコレート

No.23 チョコレート

★は受注生産色です。

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。

グラウッド

高い耐候性で、長時間の使用による手すり表面の色あせや劣化を抑える木目調色の樹脂手すりです。2022年1月より耐候性能がさらにアップし、カラーバリエーションが変更になりました。

グラウッド

カラーバリエーション

バーチ

No.73 バーチ

オーク

No.90 オーク

  • 従来品とは表面の質感が異なりますのでご注意ください。(2022年1月〜)
  • 従来品のNo.91セピアブラウンは2022年3月末で廃色となります。詳しくは営業担当までお問い合わせください。
  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。

パーツ

ブラケット

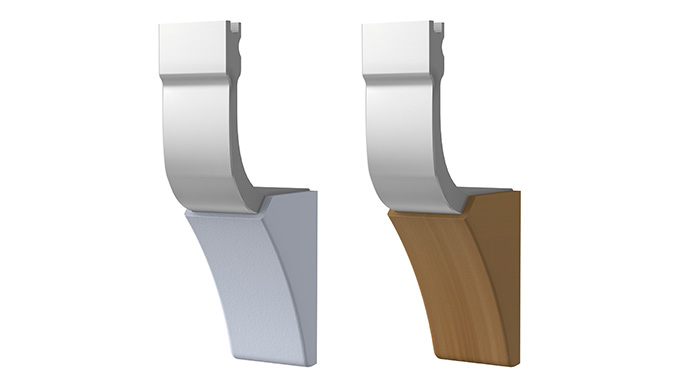

AFNブラケット

AFN-55/AFN-65/AFN-75

カラー/グレー、木目調各色

材質/アルミ押出形材、樹脂成形品

AGSブラケット

AGS-55/AGS-65

材質/アルミ押出形材

AESブラケット

AES-55/AES-75

材質/アルミ押出形材

AES二段ブラケット

AES-5560

材質/アルミ押出形材

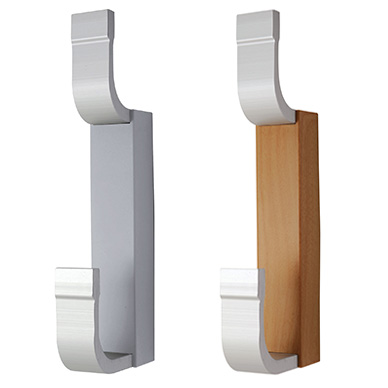

AFS二段ブラケット

AFS-5577

カラー/グレー、木目調各色

材質/アルミ押出形材、樹脂成形品

UNブラケット

UN-55/UN-75

材質/亜鉛ダイカスト成形品、樹脂成形品

※ガラス納まり可能

USブラケット

US-55/US-75

材質/亜鉛ダイカスト成形品、樹脂成形品

JSブラケット

JS-55

材質/亜鉛ダイカスト成形品、樹脂成形品

JRNSブラケット

JRNS-70/JRNS-90

材質/アルミダイカスト成形品

FBブラケット

FBブラケット

材質/スチールFB-9×25

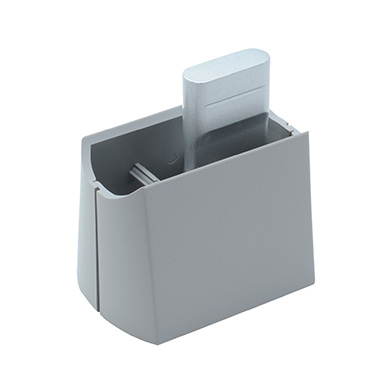

垂直ブラケット

垂直ブラケット SS-55

カラー/グレー

材質/亜鉛ダイカスト成形品、樹脂成形品

O-34、O-40専用

KK固定座

格子用 KK固定座

材質/アルミダイカスト

可動式ブラケット

可動式 KDS-55

材質/亜鉛ダイカスト、ステンレス

O-34専用

取り外し式固定座

取外式 TH固定座

材質/ステンレス

支柱

支柱

φ42.7

@1,000以内

支柱

φ22

階段用 子柱

支柱

φ27

階段用 親柱

支柱

□19

階段用 子柱

支柱

□24

階段用 親柱

カラーバリエーション

※気象条件や環境によっては錆びることがあります。

SUS#400

ステンレス

#400

SUSヘアライン

ステンレス

ヘアライン

エンドキャップ

VAエンド

VAエンド

FAエンド

FAエンド

O-34、O-40のみ対応

SAエンド

SAエンド

D-432のみ対応

ジョイント

ジョイナー

ジョイナー

O-34、O-40、D-432対応

LAコーナージョイント

LAコーナージョイント

O-34、O-40対応

続きを見る
機能・性能

強度について

ベターリビング協会(BL)の優良住宅部品認定基準をクリアしています。
手すり径に応じたブラケットスパンで、1スパンあたり1150Nの水平・鉛直荷重に対して、耐える強度を有しています。

  • O-34,D-432:ブラケットスパン910mm、O-40:ブラケットスパン1,200mm
鉛直荷重

鉛直荷重

水平荷重

水平荷重

続きを見る
仕様・詳細

材質

笠木/半硬質樹脂二層成形(抗菌剤入り)

笠木受/アルミ押出形材

型番、サイズ

  名称 品番 手すり径
屋外用 グラハン φ34 O-34Gsl φ34mm
φ40 O-40Gsl φ40mm
楕円型 D-432Gsl 40×32mm
グラウッド φ34 O-34GMsl φ34mm
φ40 O-40GMsl φ40mm
楕円型 D-432GMsl 40×32mm
続きを見る
オプション

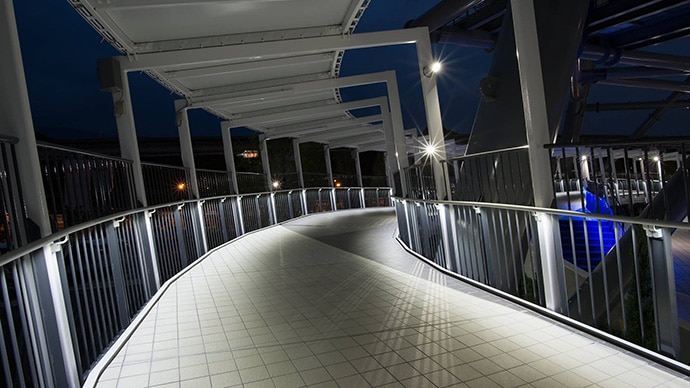

LED照明をプラス

樹脂手すり型ライン照明

手すり本体にLED照明を内蔵し、間接照明としてお使いいただくこともできます。

LED照明付きスリム目地手すり

手すり用点字

点字内容を自由に設定できるステンレス点字プレートをご用意しています。本品はJIS T9251を満たしています。

点字プレート

ステンレス点字プレート

サイズ/[長さ]160(mm)、250(mm) [対応手すり径]φ34、φ38、φ40、φ42.7、φ48.6、φ50(mm)

材質/ステンレス ヘアライン仕上げ+ポリカーボネイト

文字/インクジェット・ダイレクト裏印刷

カラー/グリーン(白文字)、イエロー(黒文字)、ブルー(白文字)


続きを見る
