主な特長
環境にやさしい常温施工手すり
従来品の樹脂被覆手すりは、施工時に笠木を温めてから施工する必要がありました。この温める作業時には高温のお湯等を使用するため、多くの電力や水を必要とします。新製品の「ビニレーンe」は笠木を温める必要がなく、常温のまま笠木受への嵌合が可能で、CO2の排出を低減できます。
-
抗菌効果あり
-
抗ウイルス効果あり
-
常温施工可能
-
2025年6月出荷開始予定

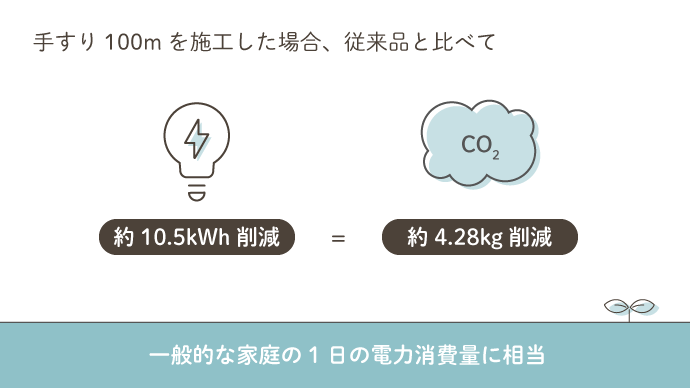

当社従来品を施工した場合と比較すると、手すり100mあたり約10.5kWh（CO2排出量約4.28kg）の削減になります。これは一般的な家庭の一日の電力消費量※に相当します。
- 参考：環境省「令和5年度家庭部門のCO2排出実態統計調査結果について（速報値）令和6年10月」
よくある質問
-
Q抗ウイルス効果はありますか？Aはい、室内用スリム目地手すり（常温施工タイプ）「ビニレーンe」には抗ウイルス効果があります。
-
Q塩素系漂白剤を使用したいのですが問題ありますか？A次亜塩素酸ナトリウムなどの塩素系漂白剤を薄めて使用し、その後拭き取りを行っていただければ問題ありません。
-

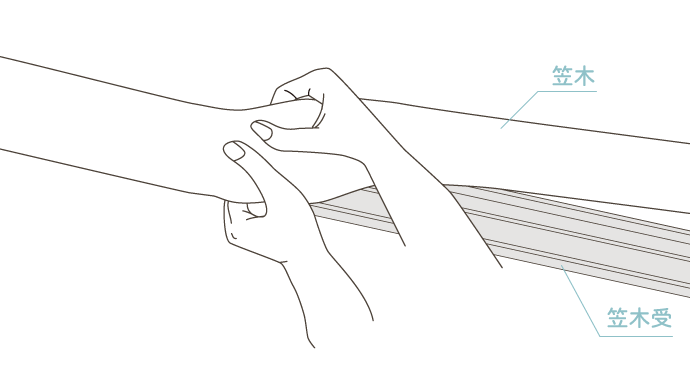

Q施工時に笠木を温めなくても良い？Aはい、常温のまま笠木受に笠木を嵌合（かんごう）できます。社内試験では気温約1℃の環境でも問題なく施工を行っています。
ラインナップ
ビニレーンe

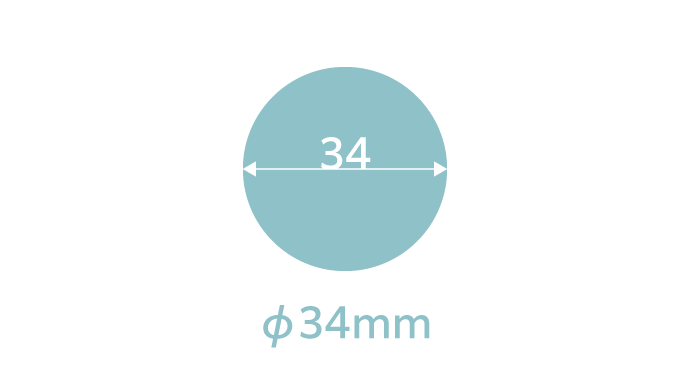

サイズはφ34mm、プレーン色の室内用 廊下・階段手すりです。人気のカラーを取り揃えています。
カラーバリエーション
No.02 グレー
No.03 ダークグレー
No.04 ソフトブラック
No.10 プレーンホワイト
No.22 ライトブラウン
No.23 チョコレート
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
パーツ
ブラケット

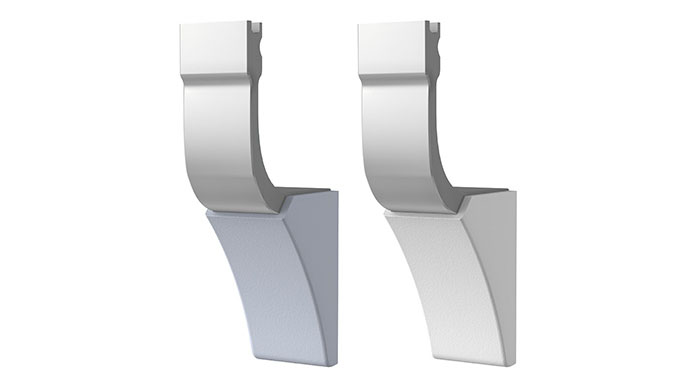

AFN-55/AFN-65/AFN-75
カラー／グレー、ホワイト
材質／アルミ押出形材、樹脂成形品
AGS-55/AGS-65
材質／アルミ押出形材
AES-55/AES-75
材質／アルミ押出形材
AES-5560
材質／アルミ押出形材

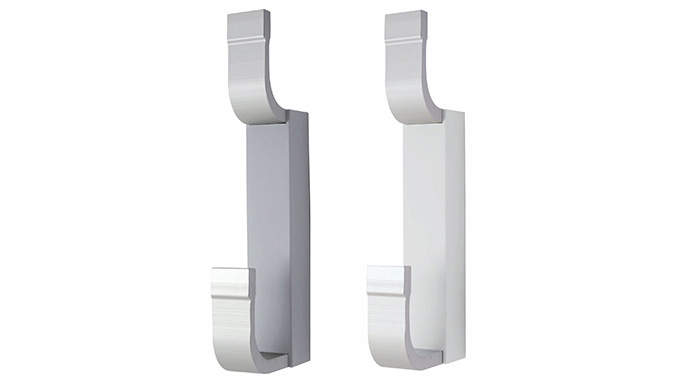

AFS-5577
カラー／グレー、ホワイト
材質／アルミ押出形材、樹脂成形品
UN-55/UN-75
材質／亜鉛ダイカスト成形品、樹脂成形品
※ガラス納まり可能
TN-55
カラー／No.02グレー、No.10プレーンホワイト
材質／アルミ押出形材、樹脂成形品
JS-55
材質／亜鉛ダイカスト成形品、樹脂成形品
JRNS-70/JRNS-90
材質／アルミダイカスト成形品
FBブラケット
材質／スチールFB-9×25

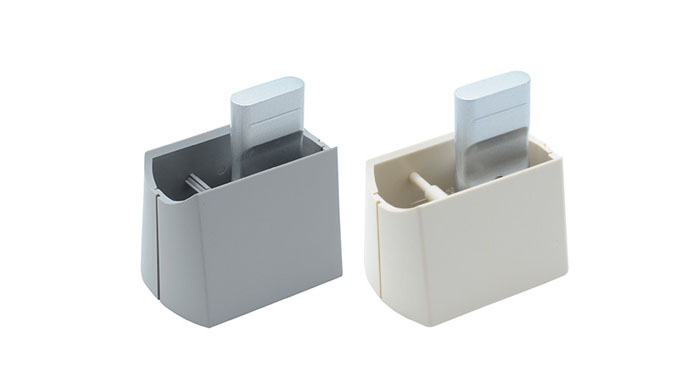

垂直ブラケット SS-55
カラー／グレー、ホワイト
材質／亜鉛ダイカスト成形品、樹脂成形品
格子用 KK固定座
材質／アルミダイカスト
可動式 KDS-55
材質／亜鉛ダイカスト、ステンレス
O-34専用
取外式 TH固定座
材質／ステンレス
取外式 OTブラケット
材質／アルミ押出形材
支柱
φ42.7
@1,000以内
φ22
階段用 子柱
φ27
階段用 親柱
□19
階段用 子柱
□24
階段用 親柱
カラーバリエーション
ステンレス
#400
ステンレス
ヘアライン
スチール
05 ソフトブラック
スチール
06 サンドブラック
スチール
16 スノーホワイト
スチール
17 ムーンスノー
エンドキャップ
VAエンド

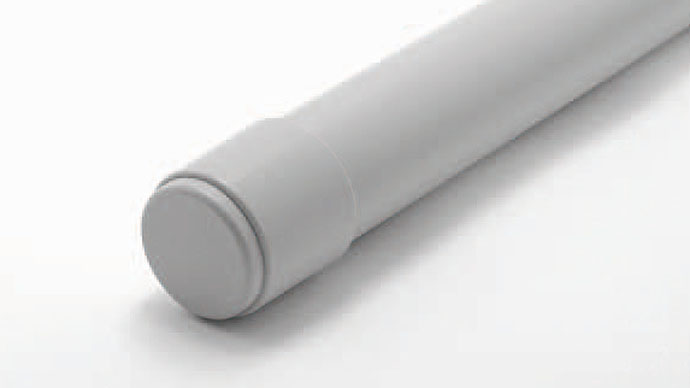

FAエンド
ジョイント

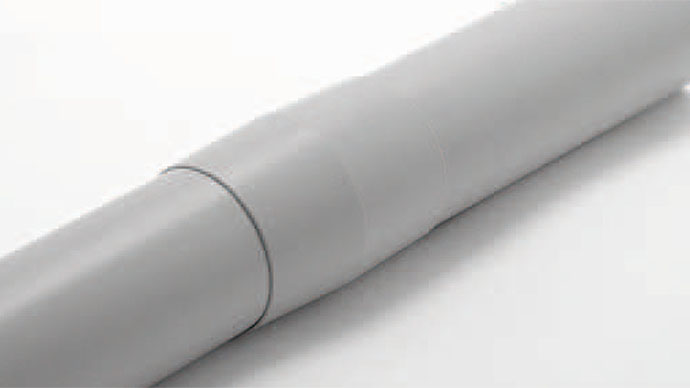

ジョイナー

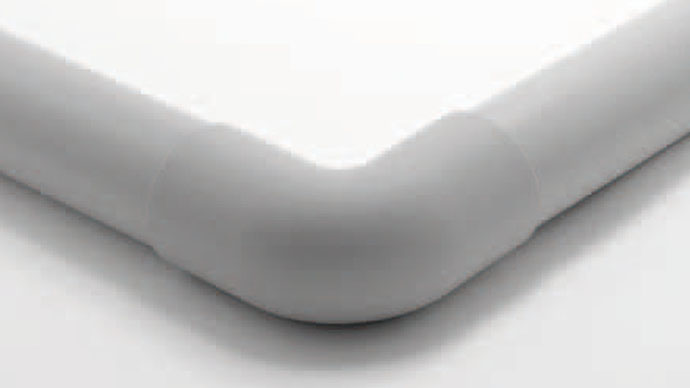

LAコーナージョイント
続きを見る
機能・性能
抗ウイルス性能
この製品は抗ウイルス効果のある樹脂を使用しています。多くの人が利用する公共施設や学校、病院や高齢者施設において、ウイルス感染症の予防に効果的です。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗ウイルス効果は、全てのウイルスに対して発現するものではありません。また全てのウイルス対して同様な効果が得られるとは限りません。
- 抗ウイルス効果は、対応している製品の表面に付着したウイルスに対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
抗菌性能
この製品は抗菌効果のある樹脂を使用しています。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗菌効果は、全ての菌に対して発現するものではありません。また全ての菌に対して同様な効果が得られるとは限りません。
- 抗菌効果は、対応している製品の表面に付着した菌に対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
強度について
1スパンあたり1200Nの水平・鉛直荷重に対し、手すりおよびブラケットのガタツキ、外れ、ひび割れ、破壊や手すりの有害な変形を生じないことを確認しています。
- O-34Vsle：ブラケットスパン1000mm

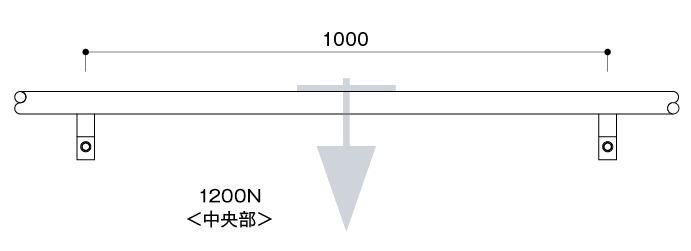

鉛直荷重

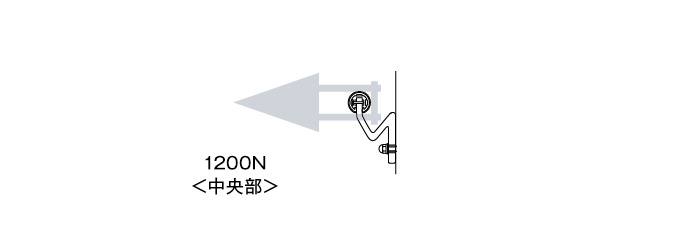

水平荷重
続きを見る
仕様・詳細
材質
笠木／半硬質樹脂三層成形（抗ウイルス剤入）
笠木受／アルミ押出形材
型番、サイズ
| 名称 | 型番 | 手すり径 | ||
|---|---|---|---|---|
| 室内用 | ビニレーンe | φ34 | O-34Vsle | φ34mm |
続きを見る
オプション
手すり用点字
あらかじめ決められた内容の点字パターンと文字が印刷されたシールタイプと、点字内容を自由に設定できるステンレス点字プレートをご用意しています。本品はJIS T9251を満たしています。
デジバン点字シート（シールタイプ）
サイズ／100×125mm
材質／シルバー色：ダイノック、ブロンズ色：ダイノック、透明色：スコッチカルフィルム
印刷／UVインクジェット
ステンレス点字プレート
サイズ／［長さ］160（mm）、250（mm） ［対応手すり径］φ34、φ38、φ40、φ42.7、φ48.6、φ50（mm）
材質／ステンレス ヘアライン仕上げ+ポリカーボネイト
文字／インクジェット・ダイレクト裏印刷
カラー／グリーン（白文字）、イエロー（黒文字）、ブルー（白文字）
ブラケット用ソフトカバー
連続手すりに使用されているブラケットの金属部分を覆うカバーです。巻き付けてボタンを留めるだけのシンプルな構造で、簡単に取り付けることができます。当社製ブラケットのほか、他社類似品にも取付可能です。室内専用。
- ボタンは手前側・壁側どちらでも取付可能。
- ブラケットの大きさや形状によって、取り付けられない場合があります。
-
Sサイズ
58×91（mm）
-
Lサイズ
75×91（mm）
材質／［本体］ナイロン、ポリウレタン、発泡ゴム
［ボタン］樹脂
対応サイズ一覧表
| Sサイズ | |||||
|---|---|---|---|---|---|
 AFN-55/AFN-65/AFN-75 |
 AFS-55/AFS-65 AF-55/AF-65 |
JS-55 J-55 |
AGS-55/AGS-65 AG-65 |
 TS-65 |
KDS-55 KD-55 |
| Lサイズ | |||
|---|---|---|---|
AFS-75 AF-75 |
AES-55/AES-75 AE-55/AE-75 |
 JRN-70/JRN-90 |
JRNS-70/JRNS-90 |
| Sサイズ+Lサイズ | Lサイズ+Lサイズ |
|---|---|
 AFS-5577 AF-5577 |
AES-5560 AE-5560 |
| 取り付け不可 | ||
|---|---|---|
TN-55 |
 U-55/U-75/US-55/US-75 |
UN-55/UN-75 |
