製品情報
主な特長
-
高輝度蓄光手すり
-
JIS Z 9097 津波避難誘導標識システムに適合
-
JIS Z 9096 床面に設置する蓄光式の安全標識及び誘導ラインに適合
-
受注生産品
JIS Z 9097 津波避難誘導標識システムとは
津波が発生したときに影響を受ける地域の人々に警告し、速やかに避難誘導することを目的とする標識システム。津波注意標識、津波避難情報標識、津波避難誘導標識、津波避難場所標識及び津波避難ビル標識から構成される。津波が夜間に発生した場合の暗闇対策として、蓄光機能、再帰性反射機能、ソーラー電源機能などを備えていることが望ましい。
JIS Z 9096 床面に設置する蓄光式の安全標識及び誘導ラインとは
建物からの避難を容易にするために屋内の床面、階段（踊り場、蹴込み、踏み面など）、階段の壁面及び建物につながる屋外の床面、階段（踊り場、蹴込み、踏み面など）、階段の壁面などに設置する蓄光式の安全標識及び誘導ラインについて標準化を行い、生産及び使用の合理化、品質の向上を図るために制定するものである。
ラインナップ
室内用
カラーバリエーション
No.10 プレーンホワイト★
No.02 グレー★
No.03 ダークグレー★
No.04 ソフトブラック★
No.05 ブラック★
キャップ塗装品
No.11 アイボリーホワイト★
No.13 ベージュ★
No.22 ライトブラウン★
No.23 チョコレート★
No.45 ワインレッド★
No.51 オリーブグリーン★
No.62 ダークブルー★
屋外用
カラーバリエーション
No.02 グレー★
No.03 ダークグレー★
No.04 ソフトブラック★
No.13 ベージュ★
No.22 ライトブラウン★
No.23 チョコレート★
★は受注生産色です。
- ブラケット・支柱・エンドキャップ・ジョイント部品に関しては、室内用スリム目地手すりまたは屋外用スリム目地手すりをご参照ください。
- 蓄光帯の色については手すりの色によらず一色（淡い緑色）となります。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能
蓄光性能（蓄光材料のりん光輝度試験）
1.JIS Z 9097 津波避難誘導標識システムより
キセノンランプを用い紫外線強度（測定波長域360～480nm）400µW/cm²で60分照射。照射を止めた後、720分（12時間）後のりん光輝度を測定。
【基準値】
Ⅰ類該当品：3mcd/m²以上、10mcd/m²未満
Ⅱ類該当品：10mcd/m²以上
【測定値】
| 経過時間 | 720分後 |
|---|---|
| 輝度（mcd/m²） | 3.2mcd/m² |
| 種類 | Ⅰ類該当品 |
- 蛍光灯200lx/20min照射後の輝度値を測定
2.JIS Z 9096 床面に設置する蓄光式の安全標識及び誘導ライン及び改正消防法より
常用光源蛍光ランプD65を用い200Lxで20分照射。照射を止めた後、りん光輝度を測定。
【基準値】
| 最低りん光輝度（mcd/㎡） | 副分類 | ||||
|---|---|---|---|---|---|
| 2分後 | 10分後 | 20分後 | 30分後 | 60分後 | |
| 210 | 50 | 24 | 15 | 7 | JA |
| 440 | 105 | 50 | 31 | 15 | JB |
| 880 | 210 | 100 | 62 | 30 | JC |
| 1760 | 420 | 200 | 124 | 60 | JD |
【測定値】
| 最低りん光輝度（mcd/㎡） | 副分類 | ||||
|---|---|---|---|---|---|
| 2分後 | 10分後 | 20分後 | 30分後 | 60分後 | |
| 945 | 300 | 153 | 105 | 50 | JC |
続きを見る

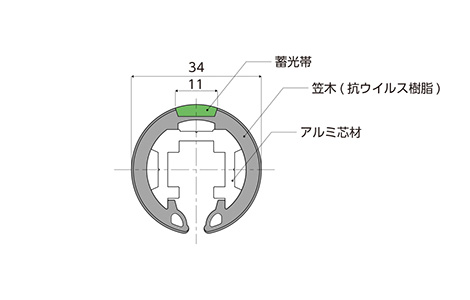

仕様・詳細
材質
笠木／室内用：半硬質樹脂二層成形（抗ウイルス剤入）、屋外用：半硬質耐候性樹脂二層成形（抗ウイルス剤入り）
笠木受／アルミ押出形材
型番
-
O-34VHCK（室内用）
-
O-34GHCK（屋外用）
サンシャインウェザーメーター5,000時間クリア
