IBフロア 5000N～30000N仕様 アルミパネルシステム二重床｜フリーアクセスフロア

CD-TL

パーツ

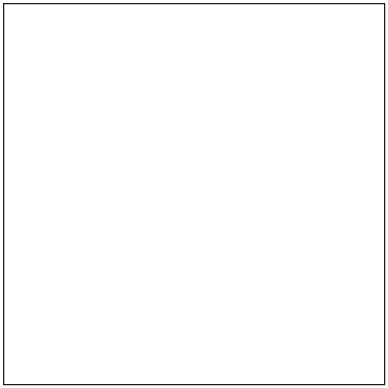

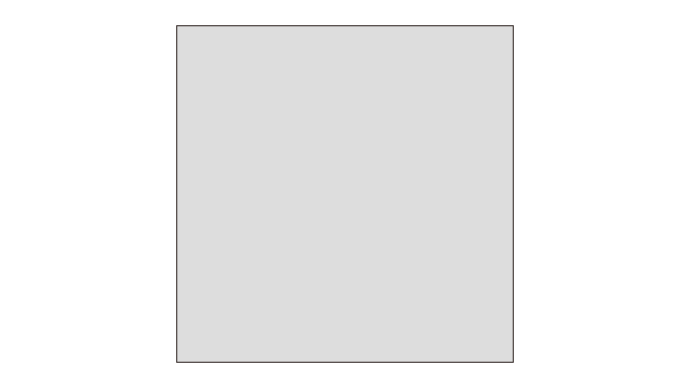

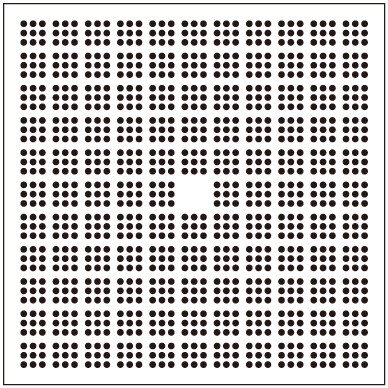

ソリッドパネル

600×600mm

開口率：0%

仕上げ：導電エポキシ塗装、塩化ビニルタイル、SUSプレート

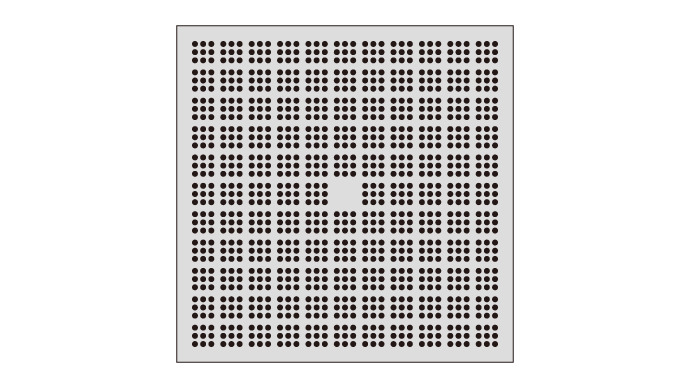

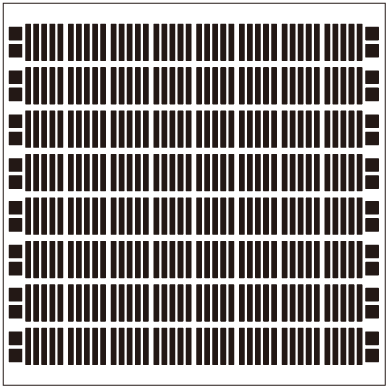

パンチングパネル

600×600mm

開口率：22.2%、28.5%（導電エポキシ塗装）

　　　　17%、25%（塩化ビニルタイル、SUSプレート）

仕上げ：導電エポキシ塗装、塩化ビニルタイル、SUSプレート

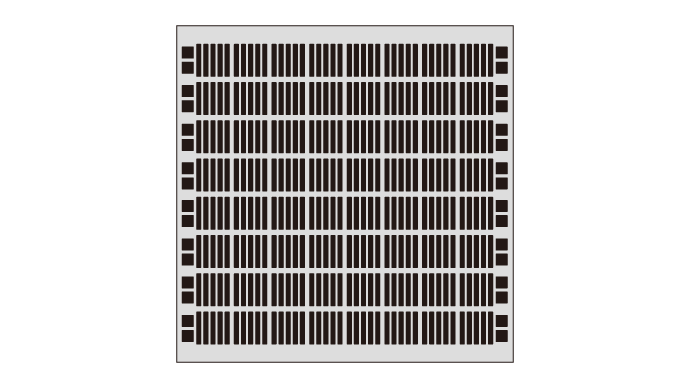

グレーチングパネル

600×600mm

開口率：50%

仕上げ：導電エポキシ塗装

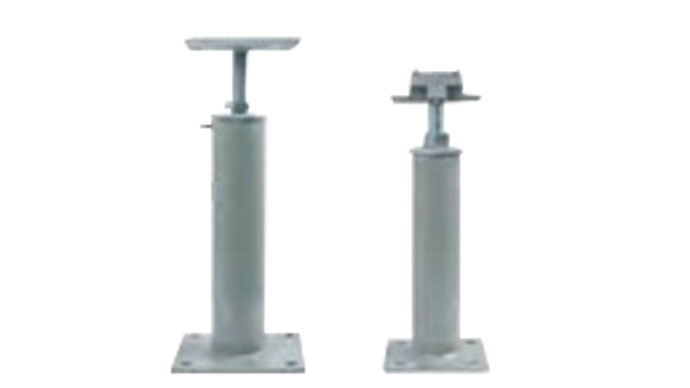

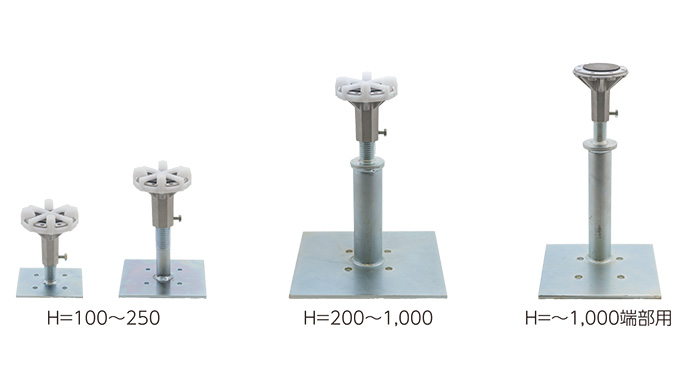

支持脚

※写真はイメージです。実際の物とは異なる場合があります。

仕上げ材（塩化ビニルタイル）

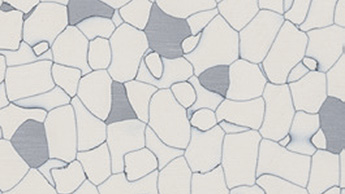

XYD-601

XYD-606

XYD-616

XYD-8639

• 帯電防止PVCタイル（PVC）2.0t
• 電気特性値（JIS A 1454に基づく）　10⁴〜10⁶Ωまたは10⁶〜10⁹Ω：用途により2種対応可

パネル性能

パネル	形式	強度（加圧板φ50）
		中央集中荷重	終局荷重
ソリッドパネル	5,000N	5,000N たわみ2.0mm以下	15,000N以上
	7,000N	7,000N たわみ2.0mm以下	21,000N以上
	8,000N	8,000N たわみ2.0mm以下	24,000N以上
	10,000N	10,000N たわみ2.0mm以下	30,000N以上
	12,000N	12,000N たわみ2.0mm以下	36,000N以上
	15,000N	15,000N たわみ2.0mm以下	30,000N以上
	20,000N	20,000N たわみ2.0mm以下	40,000N以上
	30,000N	30,000N たわみ2.0mm以下	60,000N以上
パンチングパネル	5,000N	5,000N たわみ2.0mm以下	15,000N以上
	7,000N	7,000N たわみ2.0mm以下	21,000N以上
	8,000N	8,000N たわみ2.0mm以下	24,000N以上
	10,000N	10,000N たわみ2.0mm以下	30,000N以上
	12,000N	12,000N たわみ2.0mm以下	36,000N以上
	15,000N	15,000N たわみ2.0mm以下	30,000N以上
	20,000N	20,000N たわみ2.0mm以下	40,000N以上
	30,000N	30,000N たわみ2.0mm以下	60,000N以上
グレーチングパネル	5,000N	5,000N たわみ2.0mm以下	15,000N以上
	10,000N	10,000N たわみ2.0mm以下	25,000N以上

耐薬品性能

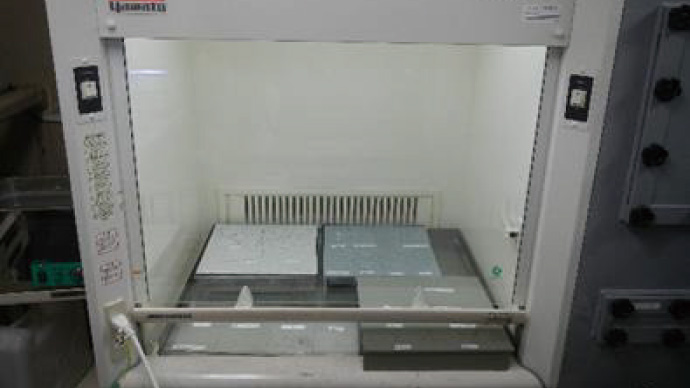

試験方法

表面材に各薬品を滴下し、24時間後の表面の変化を目視で評価する。

試験結果

＜凡例＞
◎：変化なし、○：変色程度、△：変質、×：反応・激しく変化

耐摩耗性能

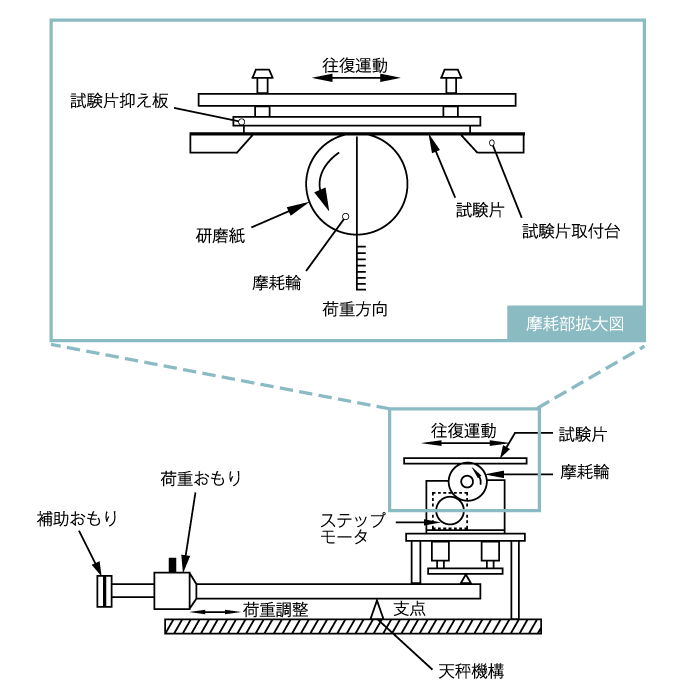

試験方法

JIS H 8682に準ずる。

＜試験条件＞
①押しつけ力：3.9N
②研磨紙：CP320
③ストローク回数：200往復

＜試験場所＞
一般社団法人軽金属製品協会

試験結果

表面材および表面処理	摩耗量（mg）	耐摩耗性（ds／mg）
導電エポキシ塗装	11.5	17.4
塩化ビニルタイル	31.7	6.3
SUSプレート	3.4	58.8

• 耐摩耗性は、1mg減少するストローク（往復）回数を示す。

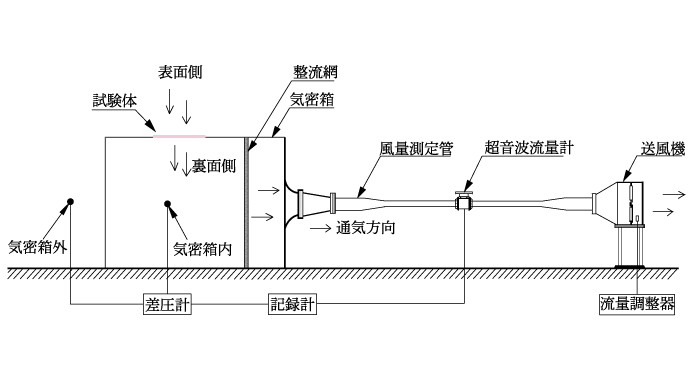

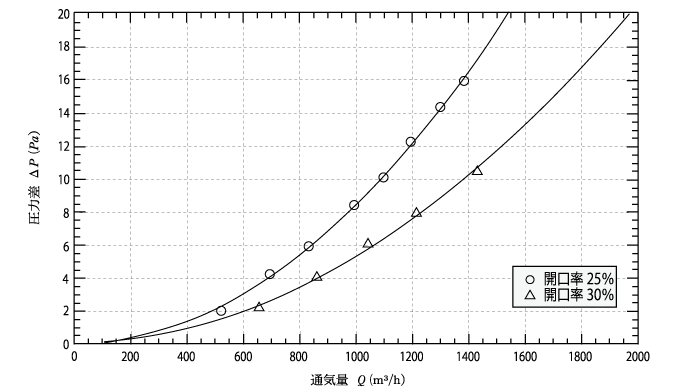

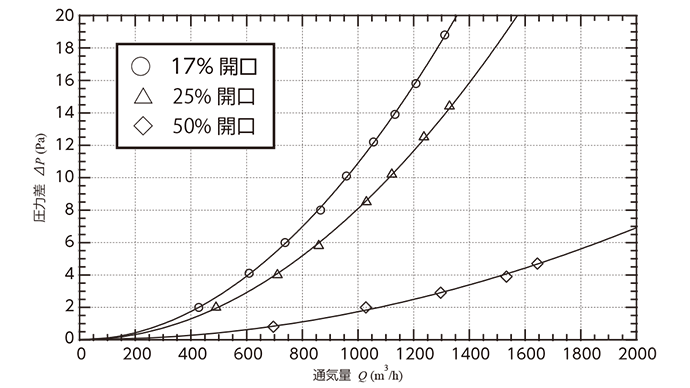

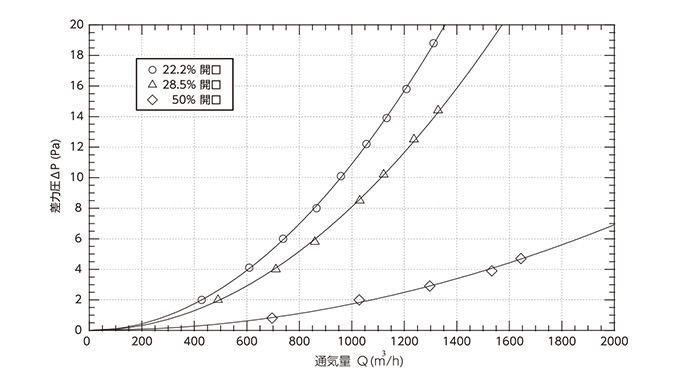

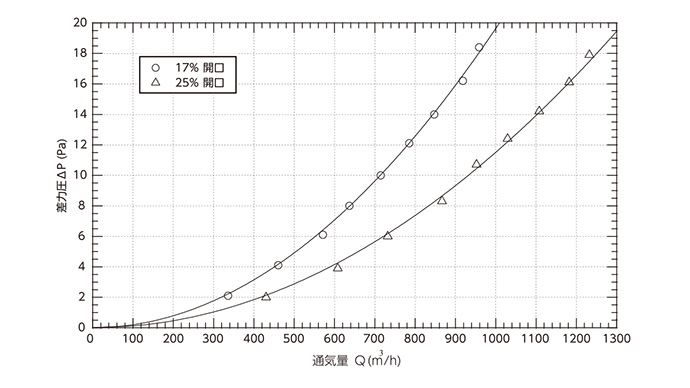

通気性能

パネル仕様

• パネル厚は辺部とコーナー部で異なります。詳しくはカタログ・チラシでご確認ください。
• グレーチングパネルは導電エポキシ塗装のみです。
• 塩化ビニルタイルおよびSUSプレートは塗装されていません。

適応床高さ

H300～H1,500（mm）

• 上記以外の高さについては別途営業担当者までご相談ください。

パネルの固定方法

置き敷き、ビス固定
