PRODUCT
製品情報

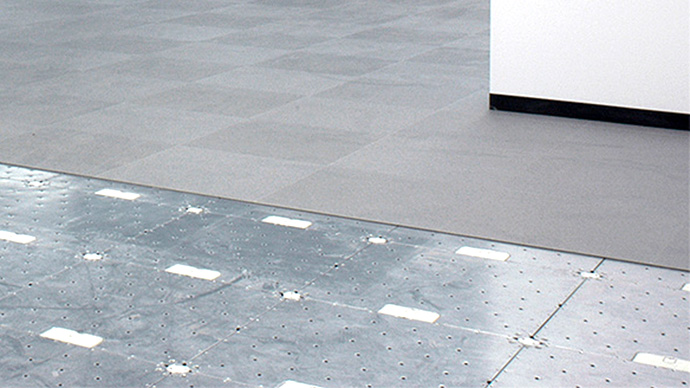

主な特長
耐震設計
パネルがしっかりと支持脚に固定されているため、地震時のパネル脱落がありません。
床高さ250〜800mmに対応
目的と仕様に合わせて、オーダーメイド感覚でプランニングできます。
軽量なアルミパネル
アルミダイキャストパネルは、軽量で建物への負荷も軽減できます。
ウイスカフリー
ウイスカとは電気亜鉛めっき部品から発生する導電性のヒゲ状結晶で、コンピュータに悪影響を及ぼすと言われています。CS-NR・ CS-SRはウイスカを発生させる電気亜鉛めっき部品を使用していません。
ラインナップ
CD-SR
-
支持脚とパネルをパネル押さえで固定するラーメン構造
-
さらに支持脚同士をストリンガーでしっかりと固定
-
高い耐震性と広い配線空間を実現

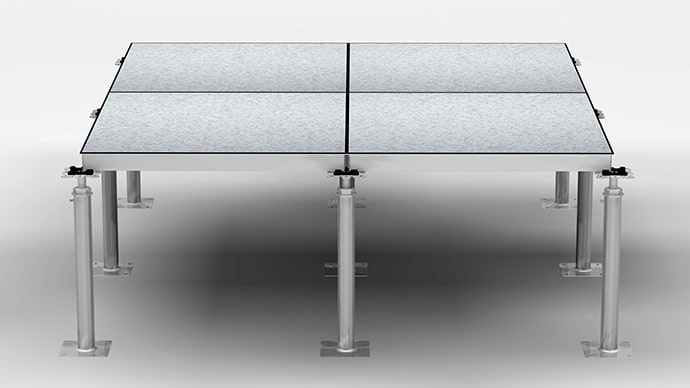

CD-NP600h
-
支持脚とパネルをパネル押さえで固定するラーメン構造
-
豊富な仕上げ材バリエーション
パーツ
アルミパネル
CD-SR用 仕上げ材付き

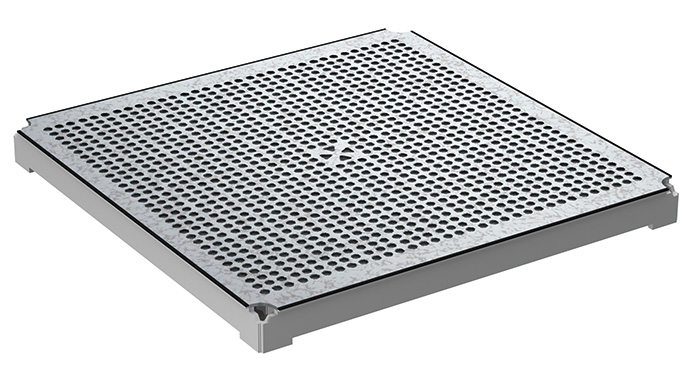

空調パネル25（開口率25%）
CD-SR用 仕上げ材なし エポキシ塗装仕上げ
支持脚
CD-SR用

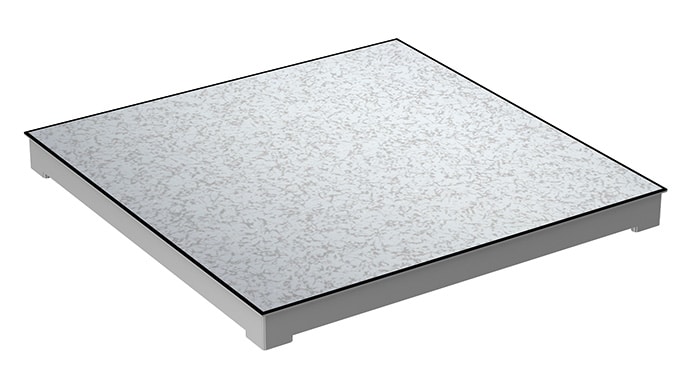

アルミパネル
CD-NP600h用 仕上げ材付き

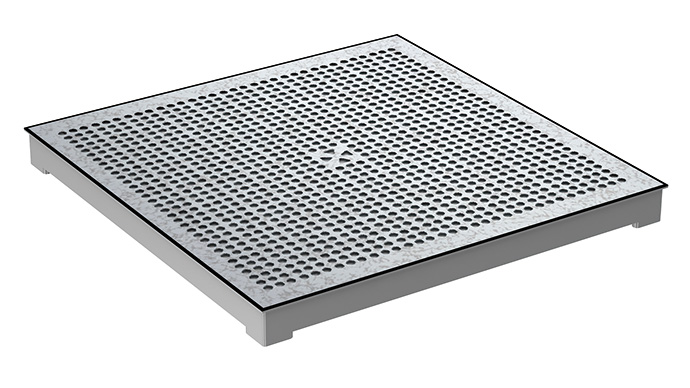

空調パネル25（開口率25%）
CD-NP600h用 仕上げ材なし エポキシ塗装仕上げ

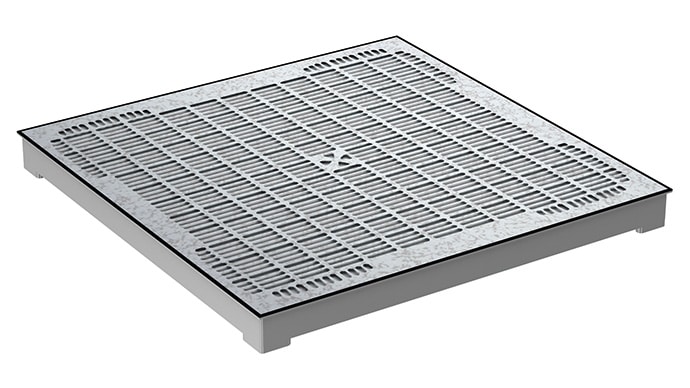

空調パネル50（開口率50%）
CD-NP600h用 仕上げ材なし エポキシ塗装仕上げ

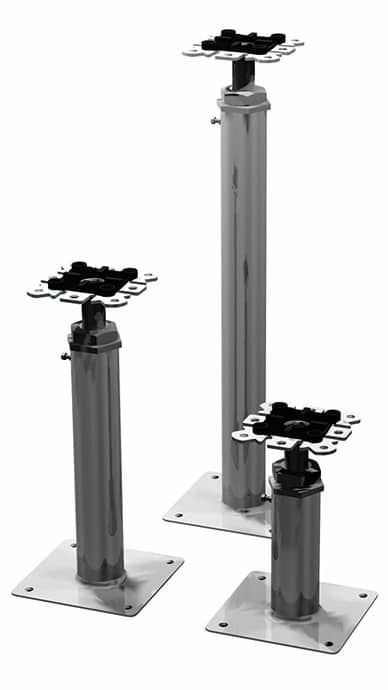

支持脚
CD-NP600h用
仕上げ材（メラミン化粧板）
HL2103
HL2201
HL2202
HL2203
- 帯電防止メラミン化粧板（HPL）1.5t
- 電気特性 105〜109Ω（仕上げ材単体25℃、50%RH）
- パネル押さえカバーはクールグレーになります。
続きを見る
機能・性能
パネル性能
| 中央集中荷重（加圧版φ50） | 6,000N（600kgf）たわみ2.0mm以下 |
|---|---|
| 耐震性能 | 積載荷重5000N（500kgf）/m²-0.3~1Gクリア （床高さによって性能値が変わります） |
| 帯電性 | U値 1.2以上 |
| 漏えい抵抗 | 1.0×106Ω |
続きを見る
仕様・詳細
パネル仕様
| パネルサイズ （CD-SR） |
600×600×50mm（メラミン化粧板含む） |
|---|---|
| パネルサイズ （CD-NP600h） |
600×600×55mm（メラミン化粧板含む） |
| パネル重量 | 約8.5kg（メラミン化粧板含む） |
| 材質 | アルミダイキャスト |
| 仕上材 |
帯電防止メラミン化粧板1.5t（直貼）黒色トリムエッジ付き ※帯電防止ビニルタイル（PVC）2.0t 直貼り仕様もあります。（オプション） |
適応床高さ、配線空間、耐震強度
CD-SR
| 床高さ H（mm） | 350 | 400 | 450 | 500 | 600 | 700 | 800 | ||
|---|---|---|---|---|---|---|---|---|---|
| 調整範囲（mm） | ±10 | ||||||||
| 配線空間 h（mm） | 240 | 290 | 340 | 390 | 490 | 590 | 690 | ||
| 積載荷重5000N/m²0.6G-クリア | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 積載荷重5000N/m²0.8G-クリア | ○ | ○ | ○ | ○ | ○ | ○ | × | ||
| 積載荷重5000N/m²1.0G-クリア | ○ | ○ | ○ | ○ | ○ | × | × | ||
- ○は対応可能を示します。
- ×は対応不可を示します。
CD-NP600h
| 適応床高さ H（mm） | 250 | 300 | 400 | 500 | 600 | ||
|---|---|---|---|---|---|---|---|
| 調整範囲（mm） | ±25 | ||||||
| 配線空間h（mm） | 195 | 245 | 345 | 445 | 545 | ||
| 積載荷重5000N/m²0.3G-クリア | A | A | A | A | A | ||
| 積載荷重5000N/m²0.6G-クリア | A | A | B | B | B | ||
| 積載荷重5000N/m²1.0G-クリア | B | B | C | D | D | ||
- A〜Dは支持脚種別を示します。
| 支持脚種別 | ボルト | パイプ | ベース寸法 |
|---|---|---|---|
| A | 3/4″ | φ32×t2.0 | □127 |
| B | 3/4″ | φ45×t2.0 | □150 |
| D | 3/4″ | φ60×t2.5 | □175 |
続きを見る
オプション
仕上げ材（ビニルタイル）
SJ-9303
SJ-9305
HC-0510
SJ-9301
- 帯電防止PVCタイル（PVC）2.0t
- 電気特性 106〜109Ω（仕上げ材単体25℃、50%RH）
- パネル押さえカバーはクールグレーになります。
