主な特長
-
I型、L型はもちろん、出隅・入隅コーナー用やV型もラインナップ
-
抗菌剤入り
ラインナップ

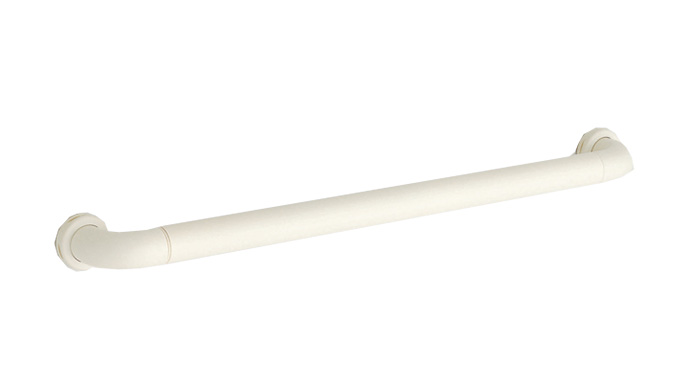

I型
P-34VU（φ34mm）
I-40/I-50/I-60/I-70/I-80/I-90/I-100
※I-100は中間ブラケットが付きます
P-30VU（φ30mm）
I-40/I-50/I-60/I-70/I-80/I-100
※I-100は中間ブラケットが付きます

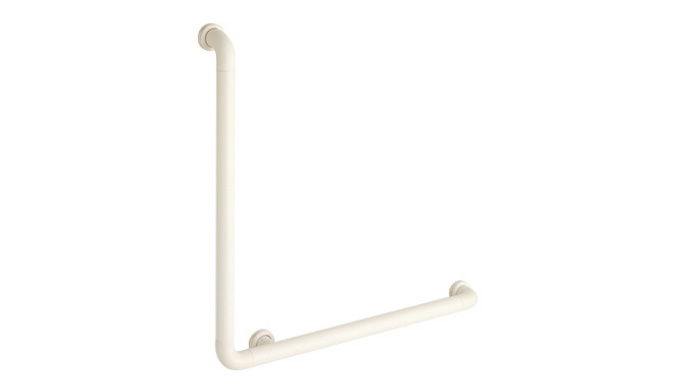

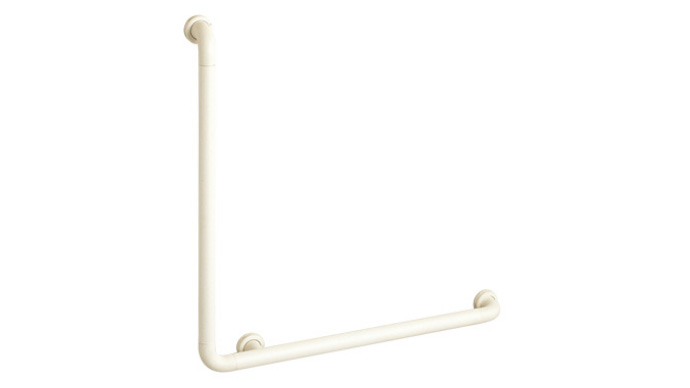

L型
P-34VU（φ34mm）
L-6040/L-6060/L-7060/L-8060（左右共通）
LRB（LLB）-3040/LRB（LLB）-3525/LRB（LLB）-7060（左右勝手あり）
P-30VU（φ30mm）
L-6060/L-7060（左右共通）

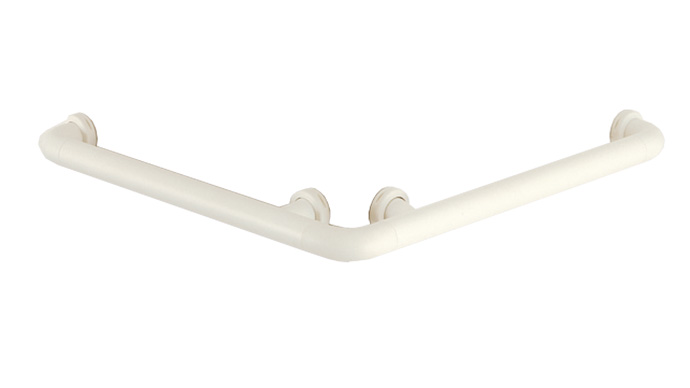

LD型
P-34VU（φ34mm）
LD-5050/LD-1010/LD-1515
出隅コーナー用

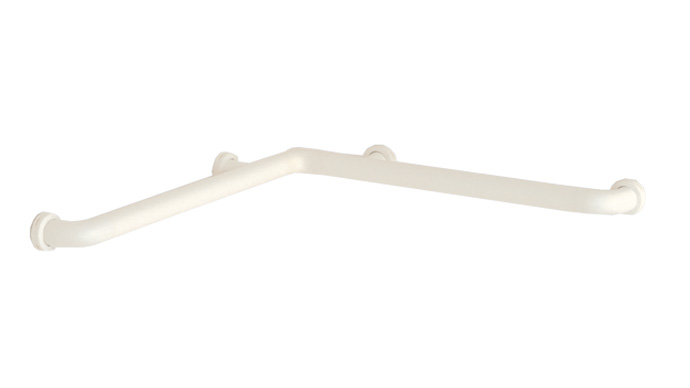

LI型
P-34VU（φ34mm）
LI-5050/LI-1010/LI-1515
入隅コーナー用

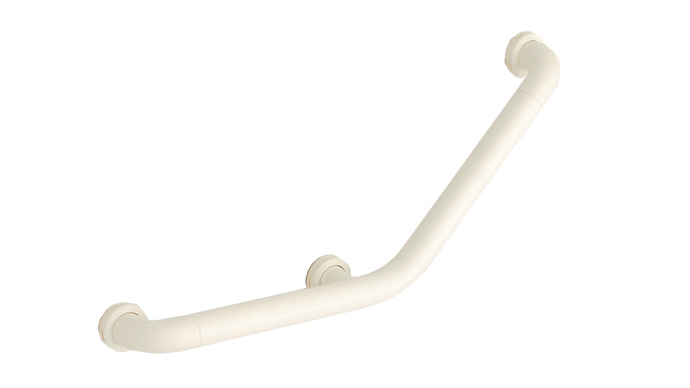

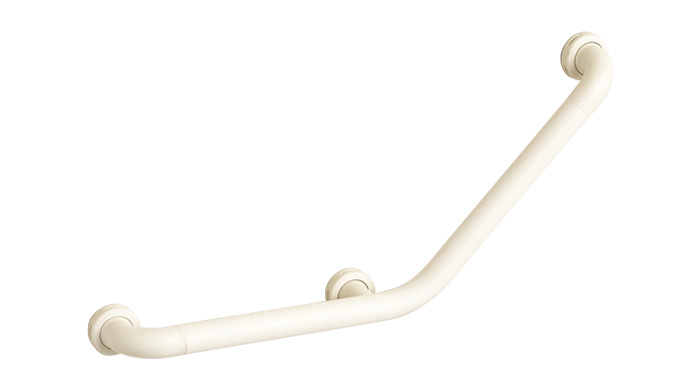

V型
P-34VU（φ34mm）
VL（VR）-3030（左右勝手あり）
P-30VU（φ30mm）
VL（VR）-3030（左右勝手あり）
カラーバリエーション
No.00 ホワイト
No.09 グレイッシュホワイト
No.11 アイボリーホワイト
No.22 ライトブラウン★
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能
最大荷重
垂直、水平：590N（60kgf）
- この荷重以下であれば、多少の変形やガタツキが残る場合がありますが、はずれたり、割れたりしない範囲を示します。
続きを見る
仕様・詳細
材質
笠木／半硬質樹脂二層成形（抗菌剤入）
芯材／ステンレス鋼管
ブラケット／樹脂成形品
型番・サイズ・価格
| 型番 | 手すり径 | サイズ | 価格／本 | ||
|---|---|---|---|---|---|
| I型 | P-34VU | I-40 | φ34mm | L=400mm | 9,700円 |
| I-50 | L=500mm | 10,400円 | |||
| I-60 | L=600mm | 11,500円 | |||
| I-70 | L=700mm | 12,500円 | |||
| I-80 | L=800mm | 13,800円 | |||
| I-90 | L=900mm | 17,100円 | |||
| I-100 | L=1000mm | 21,400円 | |||
| P-30VU | I-40 | φ30mm | L=400mm | 9,200円 | |
| I-50 | L=500mm | 10,000円 | |||
| I-60 | L=600mm | 11,000円 | |||
| I-70 | L=700mm | 11,400円 | |||
| I-80 | L=800mm | 12,800円 | |||
| I-100 | L=1000mm | 18,800円 | |||
| L型 | P-34VU | L-6040 | φ34mm | L=600×400mm | 23,700円 |
| L-6060 | L=600×600mm | 24,500円 | |||
| L-7060 | L=700×600mm | 25,900円 | |||
| L-8060 | L=800×600mm | 26,500円 | |||
| P-34VU ※コーナー部一体曲げ |
LRB（LLB）-3040 | L=300×400mm | 別途お問合せください | ||
| LRB（LLB）-3525 | L=350×250mm | ||||
| LRB（LLB）-7060 | L=700×600mm | ||||
| P-30VU | L-6060 | φ30mm | L=600×600mm | 24,300円 | |
| L-7060 | L=700×600mm | 24,700円 | |||
| 出隅水平L型 | P-34VU | LD-5050 | φ34mm | L=500×500mm | 25,700円 |
| LD-1010 | L=1000×1000mm | 37,700円 | |||
| LD-1515 | L=1500×1500mm | 57,300円 | |||
| 入隅水平L型 | P-34VU | LI-5050 | φ34mm | L=500×500mm | 25,700円 |
| LI-1010 | L=1000×1000mm | 37,700円 | |||
| LI-1515 | L=1500×1500mm | 57,300円 | |||
| V型 | P-34VU | VL-3030（左勝手） | φ34mm | L=300×300mm | 19,600円 |
| VR-3030（右勝手） | |||||
| P-30VU | VL-3030（左勝手） | φ30mm | L=300×300mm | 19,600円 | |
| VR-3030（右勝手） | |||||
- 価格は消費税を含んでいません。また施工費は営業担当者までお問合せください。
- 価格は2024年4月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション
クレセントアンカー
補強下地の無い石膏ボード壁に手すりを固定するための後付アンカーです。施工は、壁に25mmの穴を開け、アンカーを壁裏に入れクレセント金具を開いて固定します。
【仕様】
クレセント金具／スチールt=4.5（電気亜鉛メッキ仕上）
回転スペーサー／ABS樹脂
スペーサー／ABS樹脂（9.5mm：1枚、3mm：2枚）
- 施工要領書を参照の上、確実に施工してください。施工方法を守らないと正しい強度が出ない場合があります。
- 後付アンカーは耐久性に優れていますが、壁自体の強度を保証するものではありません。無理な衝撃や力を加えると、壁そのものが破損することがありますので十分ご注意ください。
【強度試験】
供試体／ソフトハンドP-34VU
| 壁材 | 水平試験 | 鉛直試験 |
|---|---|---|
| 石膏ボード 9.5mm | 696N（71kgf） | 900N（92kgf） |
| 石膏ボード 12.5mm | 980N（100kgf） | 980N（100kgf） |
