主な特長

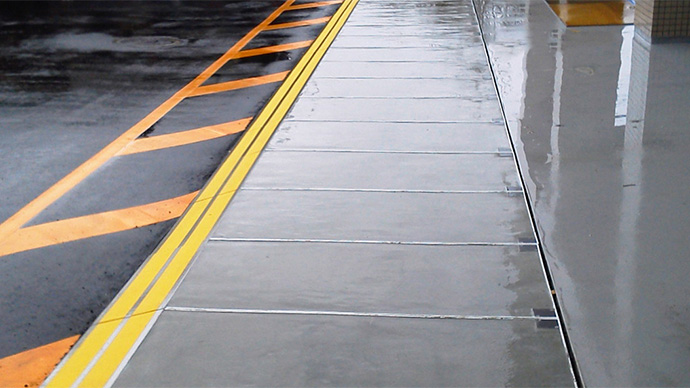

NSF床ジョイント
スタンダード仕様の床免震エキスパンションジョイントカバー（EXP.J.C.）です。（特許取得済）
-
動きのタイプ・可動量・仕上げ・耐荷重性能をそれぞれ選択可能
-

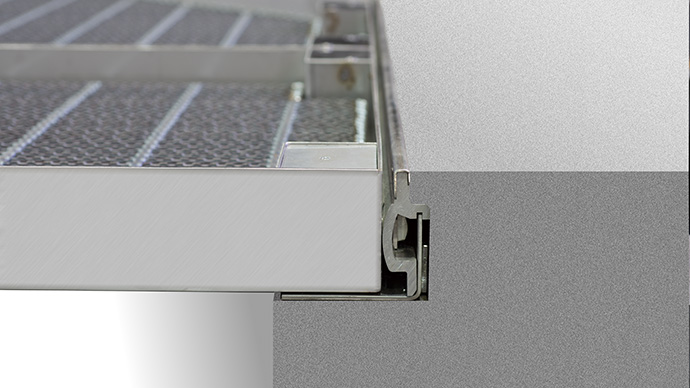

パネルの支点を側面にする事により目地のスリム化を実現
-
受け枠はタッピンねじ（無溶接）で組み立て可能
可動時のパネルの動き（例）
X方向：片側せり上がり式、Y方向：スライド式
出隅部45°
出隅部90°
入隅部45°
入隅部90°

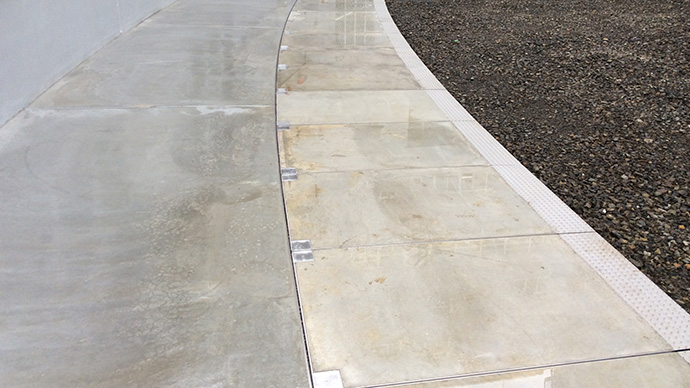

NSF床ブロック
免震建物の外構廻りのクリアランスにおいて、地震でX方向に動きクリアランスが狭くなった場合、パネルは通常時よりも外側にせり出すので、可動スペースに境界や障害物がかからないように設計する必要があります。
都市部においては隣地とのスペースが十分でなく、免震建物であってもパネルの可動スペースを確保できない場合があります。このため一般的な床免震EXP.J.C.よりも可動スペース、パネル長さを小さくした狭小タイプの床免震EXP.J.C.を設置することにより、狭小地でも地震時に障害物に干渉することなく可動することが出来ます。（特許取得済）
-
可動量600～1,000mmまで対応（100mmピッチ）
-
Z方向±30mm対応
一般的な床免震EXP.J.C.と狭小タイプの違い
一般的な床免震EXP.J.C.
免震ピットをふさいでいるパネルが地震時にX方向に動きクリアランスが狭くなった場合（X方向に縮まったとき）、パネルは通常時よりも外側にせり出します。このため、パネルの可動スペースを十分に確保する必要があります。
一般的な床免震EXP.J.C.
狭小タイプの床免震EXP.J.C.
一方、都市部においては隣地とのスペースが十分でなくパネルの可動スペースを確保できない場合があり、一般的な床免震EXP.J.C.よりも可動スペース、パネル長さを小さくした狭小タイプの床免震EXP.J.C.が求められます。

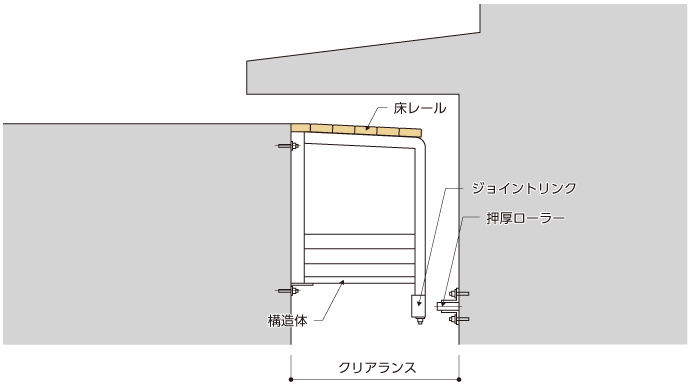

狭小タイプはX方向に広がった場合は構造体と床レールでパネルを支え、X方向に縮まった場合は構造体が倒れて、床レールが垂れ下がります。

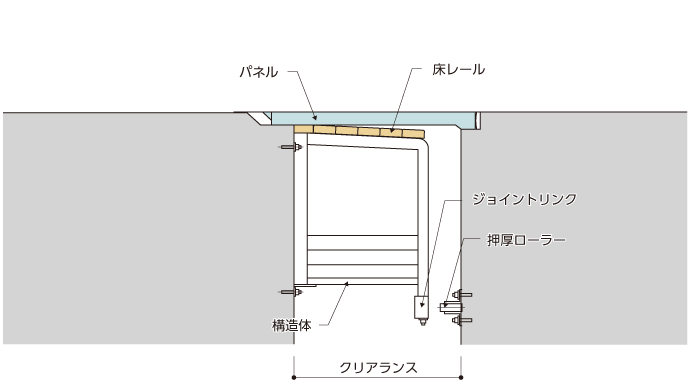

狭小タイプの床免震EXP.J.C.（SSP：パネル納まりの場合）
ラインナップ
NSF床ジョイント

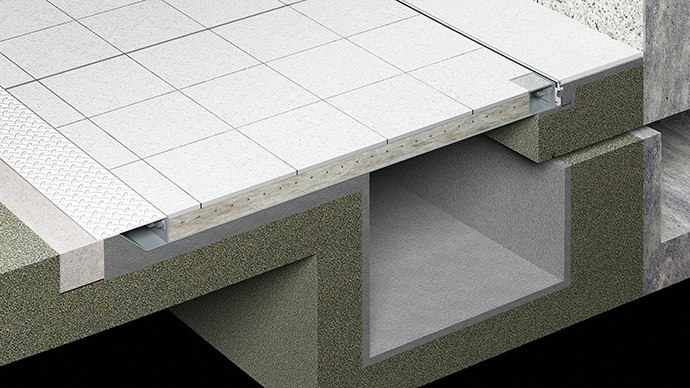

モルタル充填タイプ（タイル仕上げ）

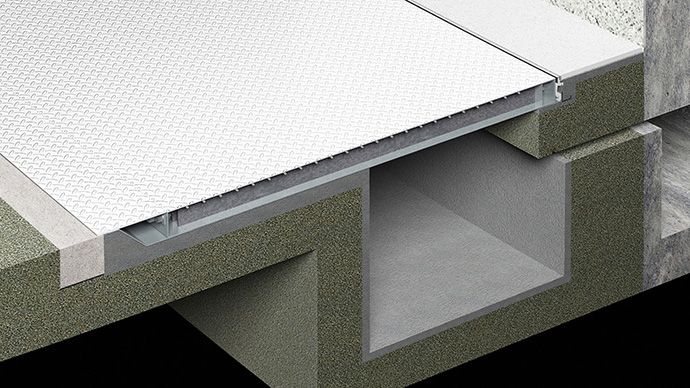

チェッカープレートタイプ
NSF床ブロック
パネル納まり
犬走り納まり
続きを見る
機能・性能
「免震エキスパンションジョイントガイドライン」に基づく性能指標
NSF床ジョイントは独立行政法人都市再生機構 技術・コスト管理部 技術管理分室にて振動試験を実施。「三次元振動台実験装置」により、エルセントロ地震、東日本大震災時の地震波など過去に発生した地震動を再現しています。
NSF床ジョイント（スタンダードタイプ）
A種
NSF床ブロック（狭小タイプ）
B種
続きを見る
仕様・詳細
NSF床ジョイント（スタンダードタイプ）

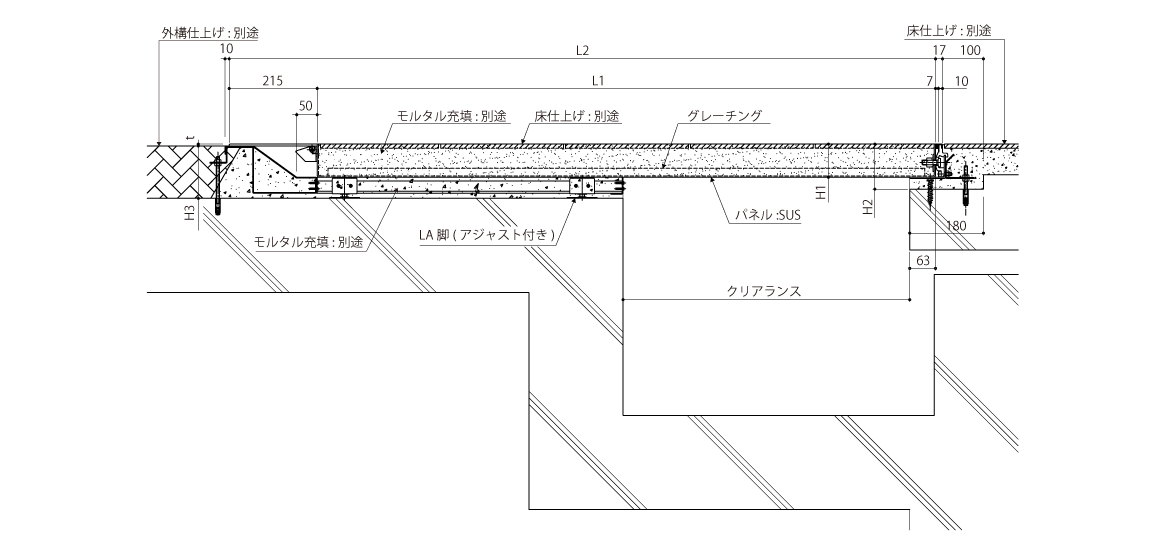

モルタル充填タイプ（タイル仕上げ）
| 型番 | 耐荷重 | クリアランスA | L1 | L2 | H1 | H2 | H3 | t | |
|---|---|---|---|---|---|---|---|---|---|
|
FK |
50M-01 | 歩行用 | 500 | 1325 | 1110 | 81 | 110 | 127.5 | 4.5 |
| 60M-01 | 600 | 1525 | 1310 | ||||||
| 70M-01 | 700 | 1725 | 1510 | ||||||
| 50M-02 | T-2 | 500 | 1325 | 1110 | |||||
| 60M-02 | 600 | 1525 | 1310 | ||||||
| 70M-02 | 700 | 1725 | 1510 | ||||||
| 50M-06 | T-6 | 500 | 1325 | 1110 | |||||
| 60M-06 | 600 | 1525 | 1310 | ||||||
| 70M-06 | 700 | 1725 | 1510 | ||||||
| 50M-14 | T-14 | 500 | 1325 | 1110 | 110 | 139 | 155 | 6 | |
| 60M-14 | 600 | 1525 | 1310 | ||||||
| 70M-14 | 700 | 1725 | 1510 | ||||||
| 50M-20 | T-20 | 500 | 1325 | 1110 | |||||
| 60M-20 | 600 | 1525 | 1310 | ||||||
| 70M-20 | 700 | 1725 | 1510 | ||||||
- FK：X方向 片側せり上がり式 Y方向 スライド式
- FS：X方向 片側せり上がり式 Y方向 レールスライド式
- CK：X方向 スライド式 Y方向 スライド式
- CS：X方向 スライド式 Y方向 レールスライド式
- 性能指標：A種
型番例）FK60M-14
タイプ：X方向 片側せり上がり式 Y方向 スライド式、可動量：600mm、仕上げ：モルタル充填、耐荷重：T-14

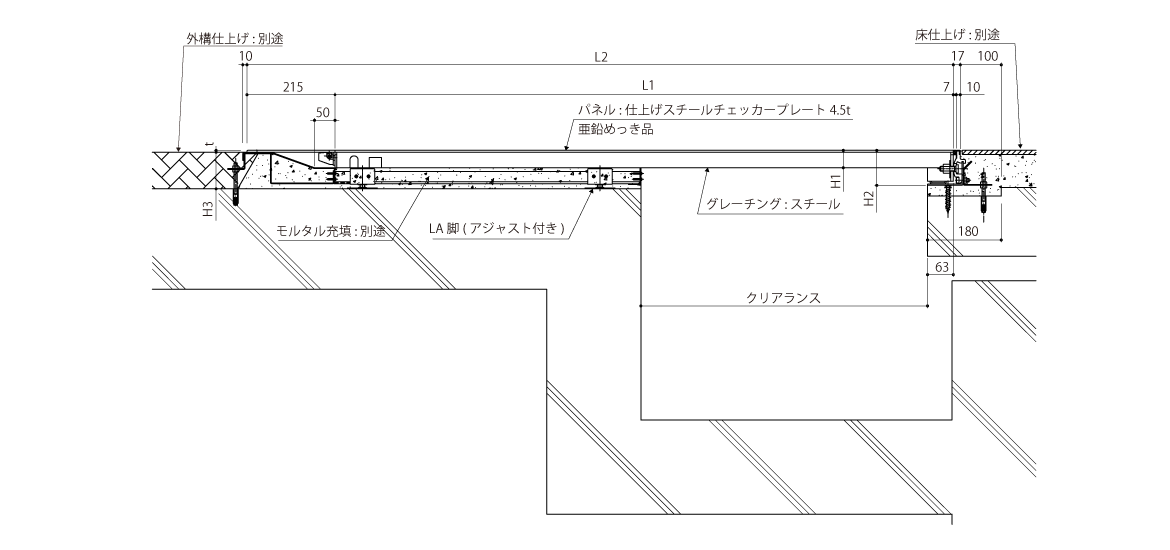

チェッカープレートタイプ
| 型番 | 耐荷重 | クリアランスA | L1 | L2 | H1 | H2 | H3 | t | |
|---|---|---|---|---|---|---|---|---|---|
|
FK |
50C-01 | 歩行用 | 500 | 1325 | 1110 | 42.5 | 111.5 | 89 | 4.5 |
| 60C-01 | 600 | 1525 | 1310 | ||||||
| 70C-01 | 700 | 1725 | 1510 | ||||||
| 50C-02 | T-2 | 500 | 1325 | 1110 | |||||
| 60C-02 | 600 | 1525 | 1310 | ||||||
| 70C-02 | 700 | 1725 | 1510 | ||||||
| 50C-06 | T-6 | 500 | 1325 | 1110 | 54.5 | 111.5 | 89 | ||
| 60C-06 | 600 | 1525 | 1310 | 59.5 | 113.5 | 101 | |||
| 70C-06 | 700 | 1725 | 1510 | 64.5 | |||||
| 50C-14 | T-14 | 500 | 1325 | 1110 | 64.5 | 113.5 | 99.5 | 6 | |
| 60C-14 | 600 | 1525 | 1310 | 79.5 | 113.5 | 109.5 | |||
| 70C-14 | 700 | 1725 | 1510 | 84.5 | 118.5 | 114.5 | |||
| 50C-20 | T-20 | 500 | 1325 | 1110 | 79.5 | 118.5 | 114.5 | ||
| 60C-20 | 600 | 1525 | 1310 | 94.5 | |||||
| 70C-20 | 700 | 1725 | 1510 | 104.5 | 111.5 | 124.5 | |||
- FK：X方向 片側せり上がり式 Y方向 スライド式
- FS：X方向 片側せり上がり式 Y方向 レールスライド式
- CK：X方向 スライド式 Y方向 スライド式
- CS：X方向 スライド式 Y方向 レールスライド式
- 性能指標：A種

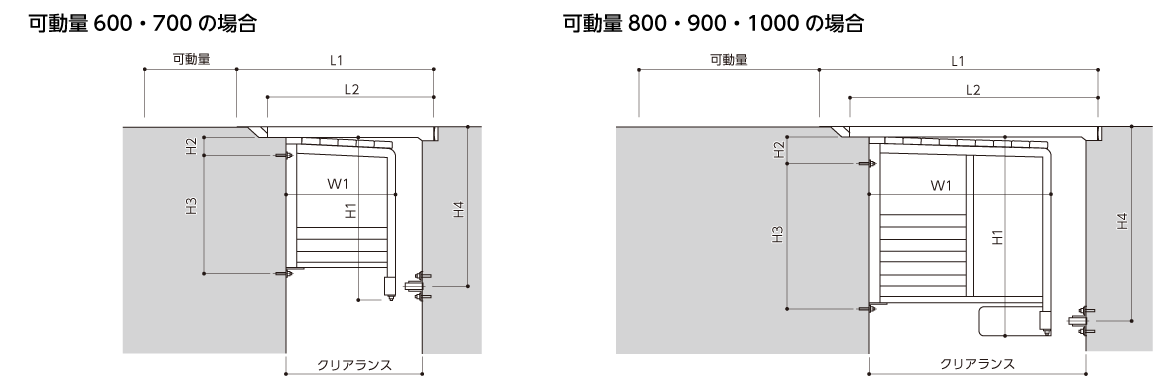

NSF床ブロック（狭小タイプ）
パネル納まり：SSP
犬走り納まり：SS

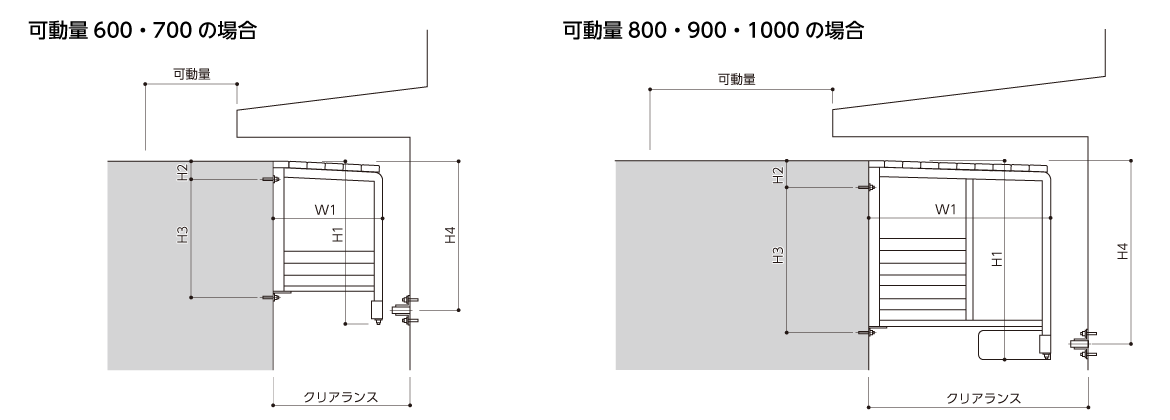

| 型番 | 耐荷重 | クリアランス | 可動量 | 可動時最小 クリアランス |
可動時最大 クリアランス |
W1 | H1 | H2 | H3 | H4 | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SSP |
歩行用 | 750 | ±600 | 150 | 1,350 | 591 | 890 | 100 | 645 | 878 | 1,083 | 913 |
| 850 | ±700 | 150 | 1,550 | 693 | 1,040 | 100 | 795 | 1,028 | 1,183 | 1,013 | ||
| 1,000 | ±800 | 200 | 1,800 | 805 | 890 | 150 | 594.5 | 872.5 | 1,333 | 1,163 | ||
| 1,100 | ±900 | 200 | 2,000 | 905 | 990 | 150 | 694.5 | 972.5 | 1,433 | 1,263 | ||
| 1,200 | ±1,000 | 200 | 2,200 | 1,005 | 1,090 | 150 | 795 | 1,072.5 | 1,533 | 1,363 |
- SSP：パネル納まり
- SS：犬走り納まり
- Z方向（上下方向）：±30mm対応
- 性能指標：B種
耐荷重について
-
歩行用
5.0kN/m2までの荷重に適応（歩行者、自転車、ミニバイク、中型バイク等）
-
T-2
総質量2,000kgまでの車輌通行が可能（普通車、軽自動車、大型バイク等）→車両総重量20,000N用
-
T-6
総質量6,000kgまでの車輌通行が可能（3tトラック、2tトラック等）→車両総重量60,000N用
-
T-14
総質量14,000kgまでの車輌通行が可能（8tトラック、観光バス等）→車両総重量140,000N用
-
T-20
総質量20,000kgまでの車輌通行が可能（10tトラック、観光バス等）→車両総重量200,000N用
