主な特長
ステンレス手すりにLED照明をプラス
ステンレス手すりにLED照明を内蔵しました。光の明るさ・均一性をお好みの照らし方から選ぶことができます。また手すり本体は連続性も保ちつつ、照らしたい部分だけLED照明を埋め込むこともできます。
-
ステンレスレールはφ38mmとφ42.7mmの2種類
-
壁付け・ガラス壁付けや支柱、いずれにも対応可能
-
配光バリエーションが豊富
-
室内・屋外どちらも対応可能
- 角形（W50×H25、W60×H30）、丸型（Φ48.6、Φ50）等にも特注で対応可能です。
- コーナー部やへの字曲げ部など、一部照明を取り付けられない部分があります。
NEW！化粧フィルム貼り仕様
2024年10月より、化粧フィルム貼り仕様の手すり照明をラインナップに追加しました。LEDが点灯しない日中でも、景観を美しく彩ります。（受注生産品）
- 写真はイメージです。実際の製品とは異なります。
NEW！角度調整専用ブラケット
2024年10月より、角度調整専用ブラケットSB-80Kを新たに発売しました。15度ピッチで光軸を設定できます。（施工後の角度調整はできません。）
- 写真はイメージです。実際の製品とは異なります。
NEW！スポット点灯タイプ
2024年1月より、配光バリエーションにスポット点灯タイプが新たに登場しました。これまでの直線的な光源に対し、スポットライトのように集中的に照らすことができます。
- 写真はイメージです。実際の製品とは異なります。
よくある質問
-
QLED照明の寿命はどれくらいですか？A電気用品安全法では照明器具等の電気絶縁物の寿命を40,000時間としていますが、照明器具の寿命は環境により左右されるため一律に40,000時間とは言えません。長期間経過すると、外観に異常がなくても、内部の絶縁物の経年劣化など（熱劣化など）により絶縁性能が低下し、まれに「発煙、発火、感電」等の原因になることもあります。照明器具の点検･交換時期の目安は8年から10年をおすすめしています。（一般社団法人日本照明工業会HPより）長期間使用していると照度の低下・チラツキ・不点灯などの不具合が発生する可能性があります。
-
Qステンレス製手すり照明の設置から10年が経過しました。交換が必要な部分を教えてください。A通常はLEDのみの交換となります。なお古い仕様の製品の場合、電圧仕様の変更により電源ユニットの交換が必要になる場合があります。交換にあたり現場調査が必要となりますので、最寄りの当社支店・営業所へお問い合わせください。
ラインナップ
配光バリエーション

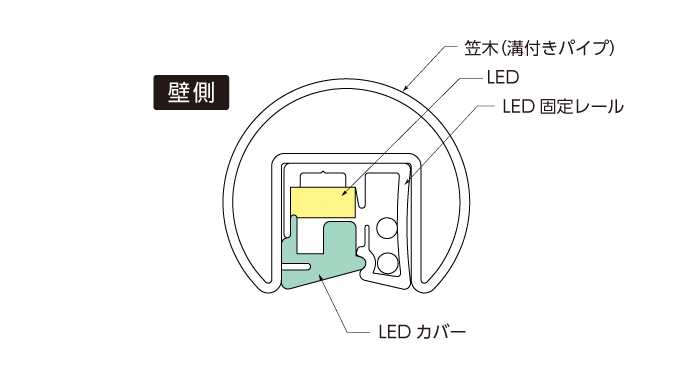

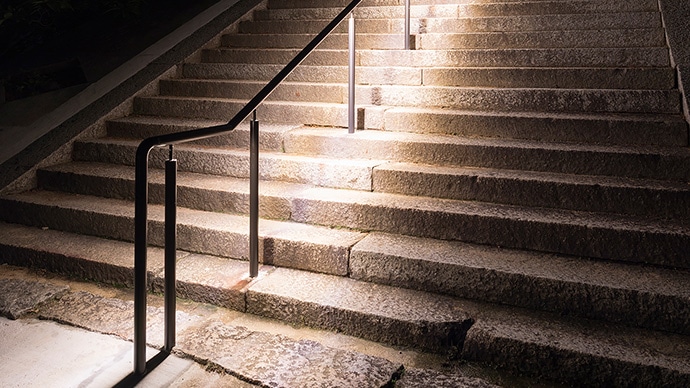

下面配光タイプ
下面を明るく照らすスタンダードなタイプです。壁面取付手すりと支柱取付手すりの両方にご使用ください。LEDの直接光が目に入ることが好ましくない場合は、拡散カバーにより粒々感を低減できます。
-
S-38mH-S
-
S-43mH-S

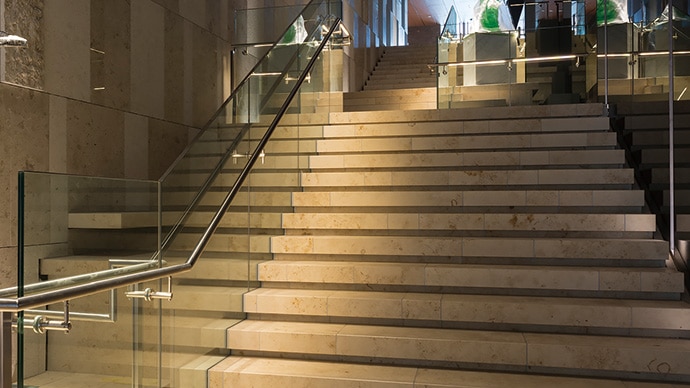

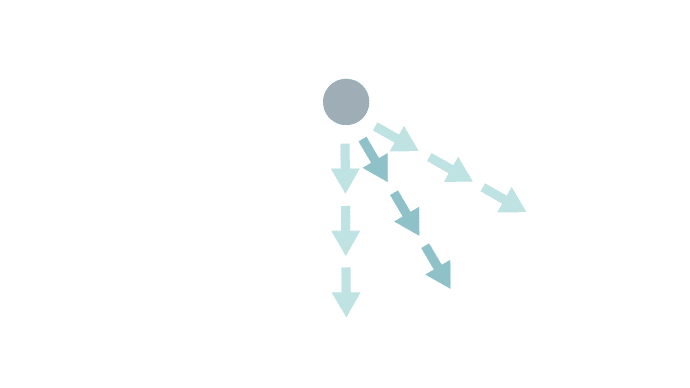

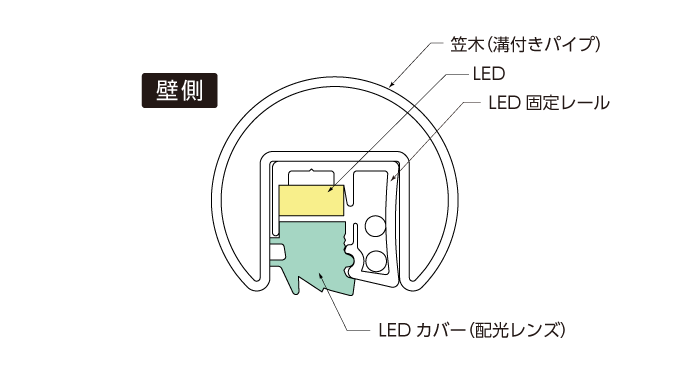

片側配光タイプ
配光レンズにより、片側を効率的に照らします。壁のディティールを目立たせたくない場合や通路側を広く照らしたい場合におすすめです。
-
S-38mH-S-Ds
-
S-43mH-S-Ds

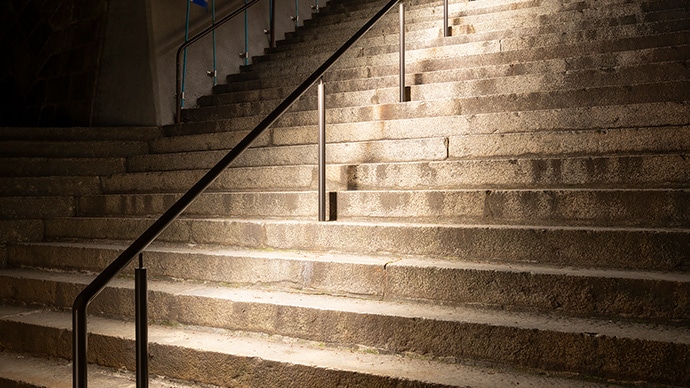

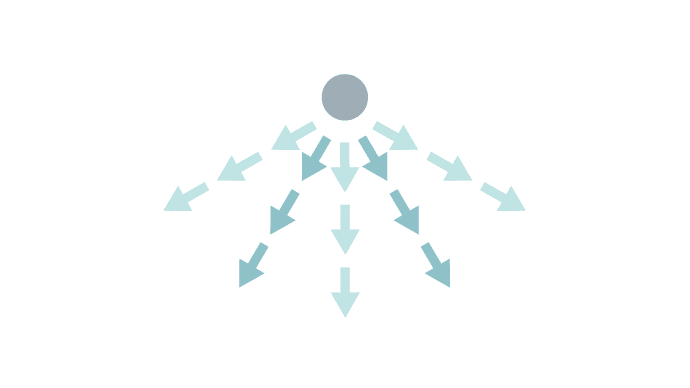

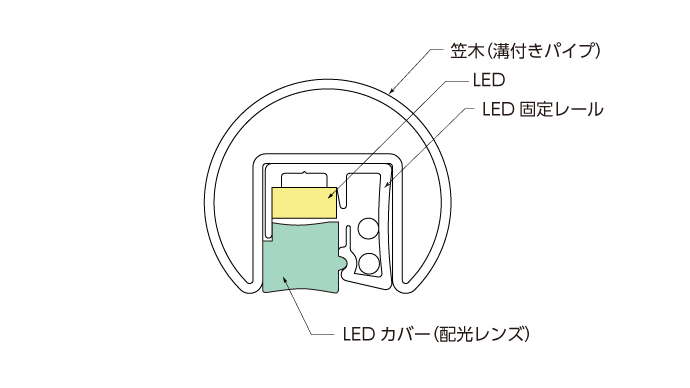

両側配光タイプ
配光レンズにより両側を広く照らすことができます。通路の中央に手すりがある場合に効果的です。
-
S-38mH-S-Dw
-
S-43mH-S-Dw

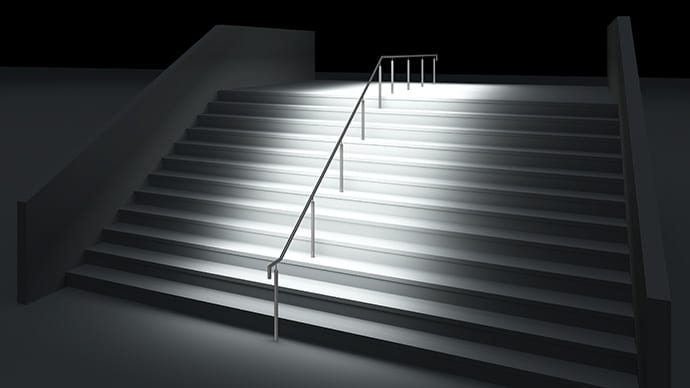

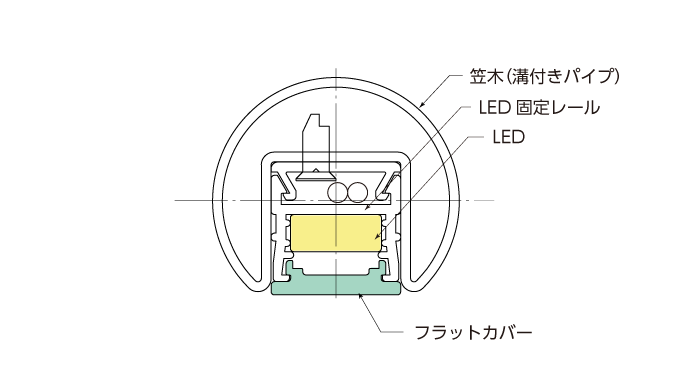

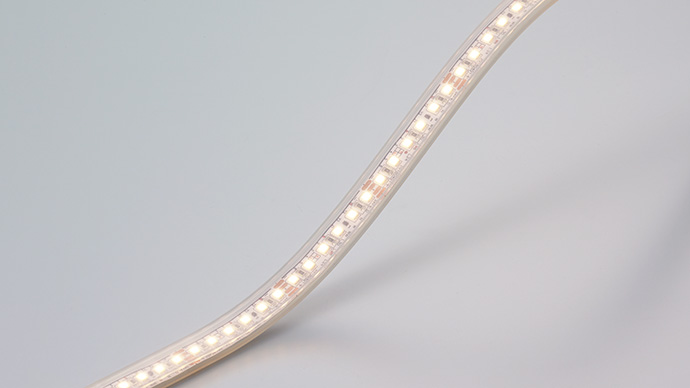

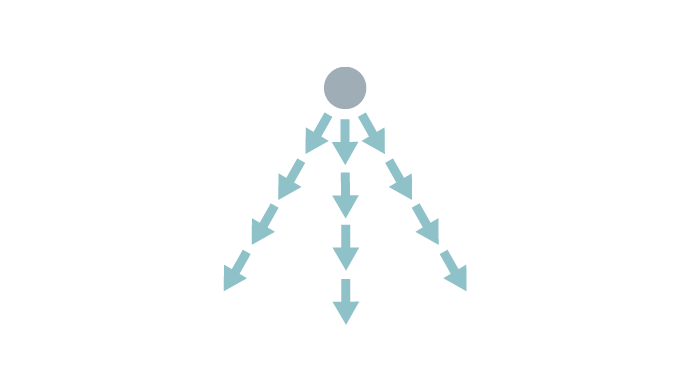

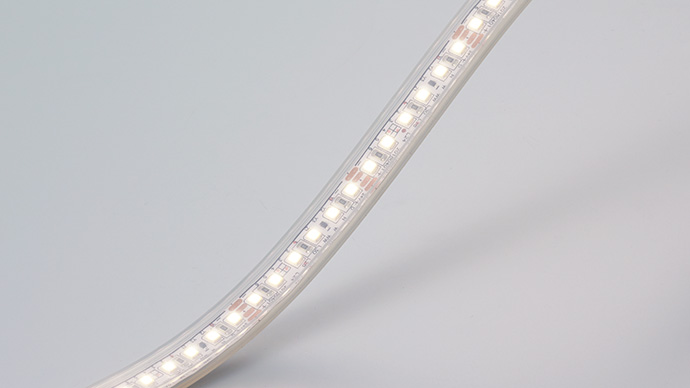

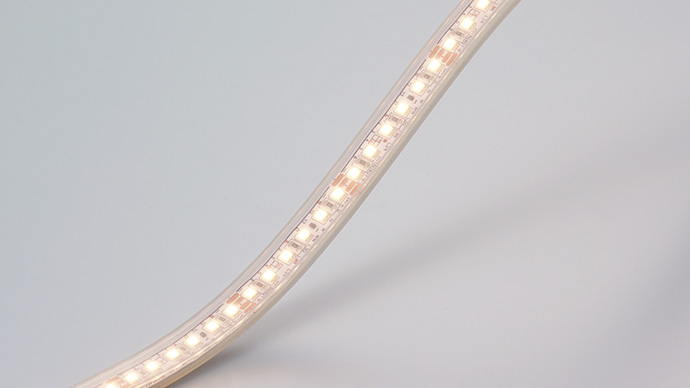

ハイパワータイプ
スタンダードタイプの約3倍の明るさを持つLEDユニットを使用。より明るくしたい場合に最適です。LEDの直接光が目に入ることが好ましくない場合は、拡散カバーにより粒々感を低減できます。
-
S-38mH-S-H
-
S-43mH-S-H

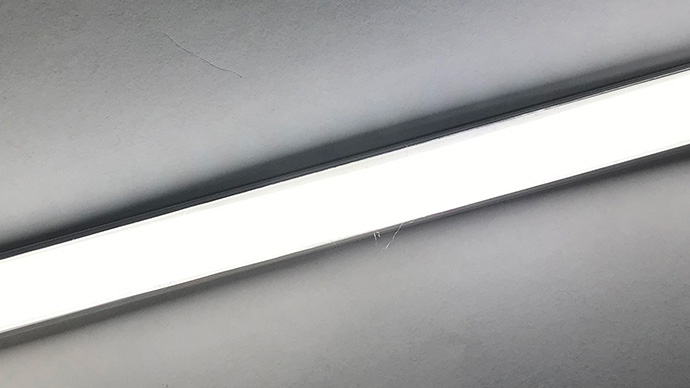

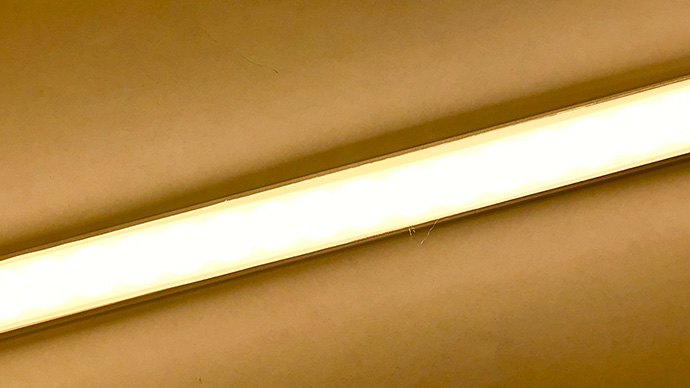

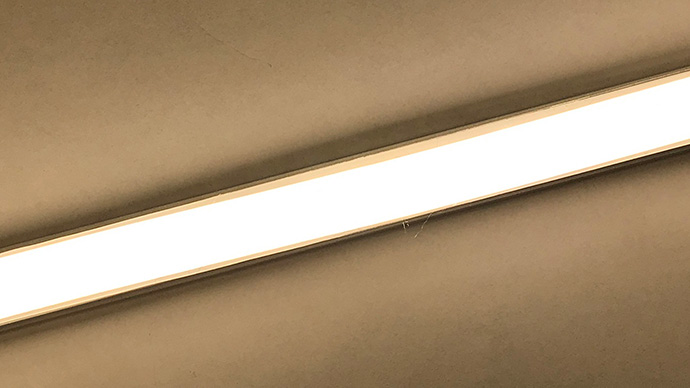

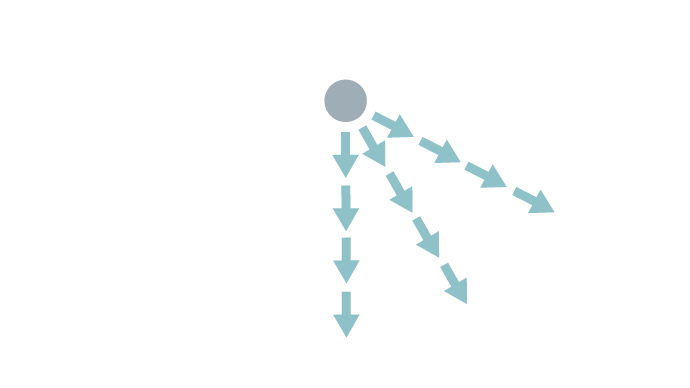

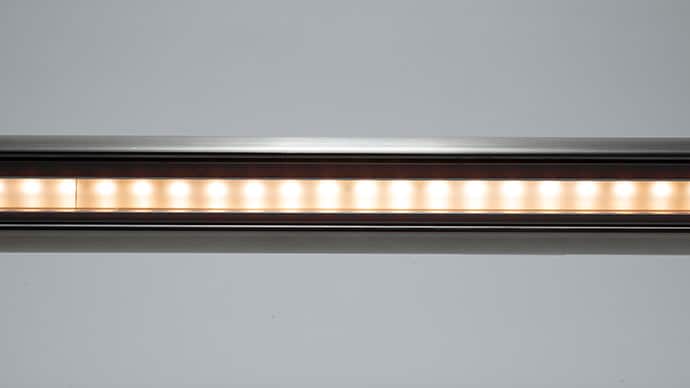

グレアレスタイプ（ハイパワー 片側配光）
階段等に設置されたLED照明付き手すりのLED光源が直接目に入ると眩しさを感じる場合があります。この眩しさ（グレア）を特殊なルーバーによって解消しました。またハイパワー（1300lm/mクラス）のLEDユニットを採用し、LEDの光軸を15°傾けることにより、より積極的に通路側を照らすことができます。
-
S-38mH-G
-
S-43mH-G
見え方の違い

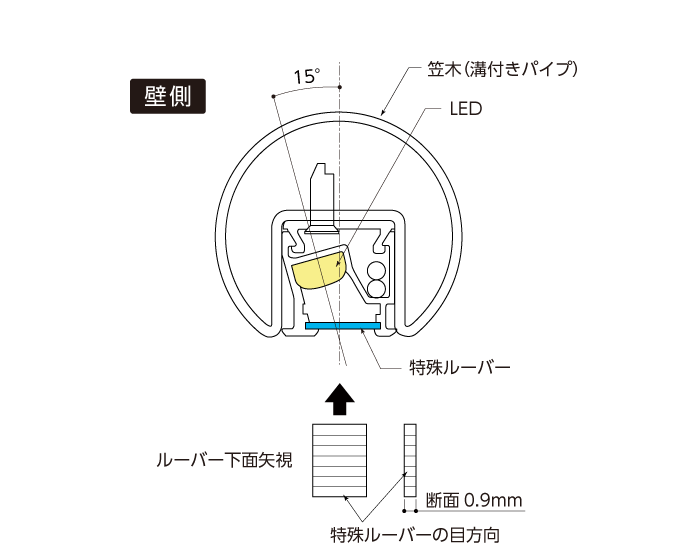

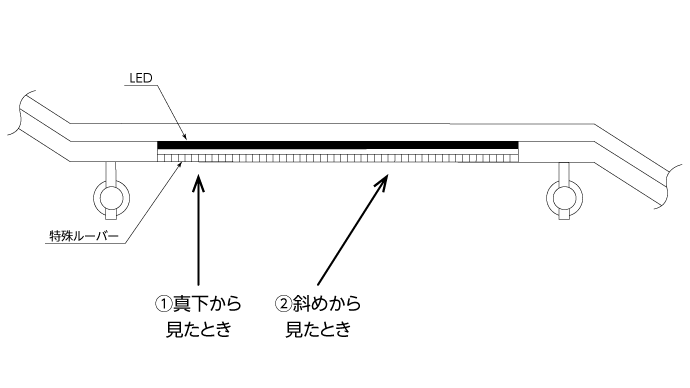

手すり模式図
①真下から見たとき
直下方向へはルーバーが邪魔をしないので、床面の明るさを確保します。

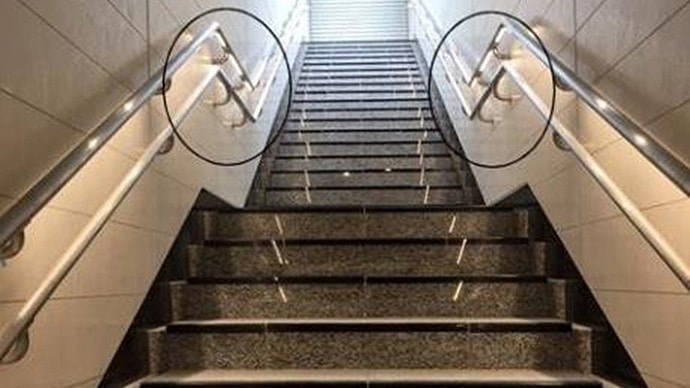

②斜めから見たとき
特殊ルーバーによって、光源が遮られるので眩しくありません。

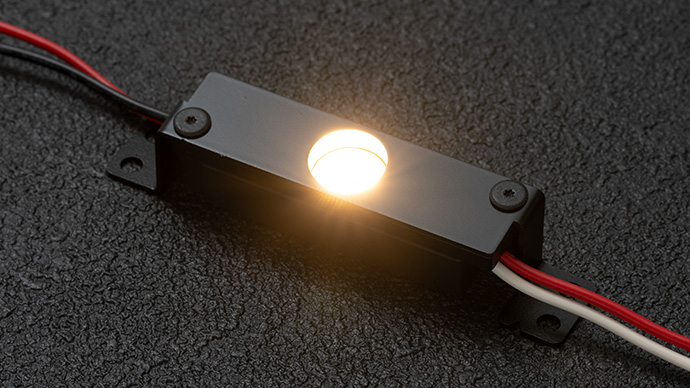

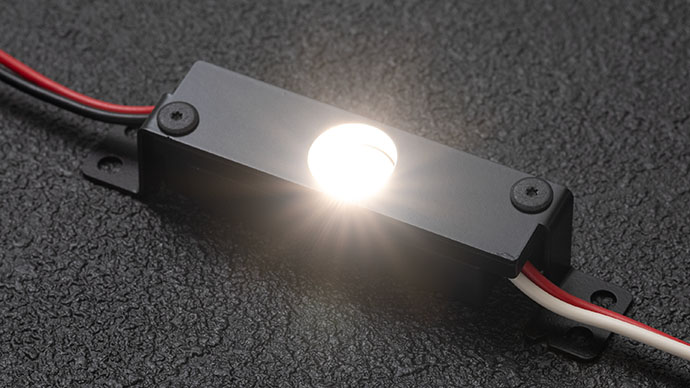

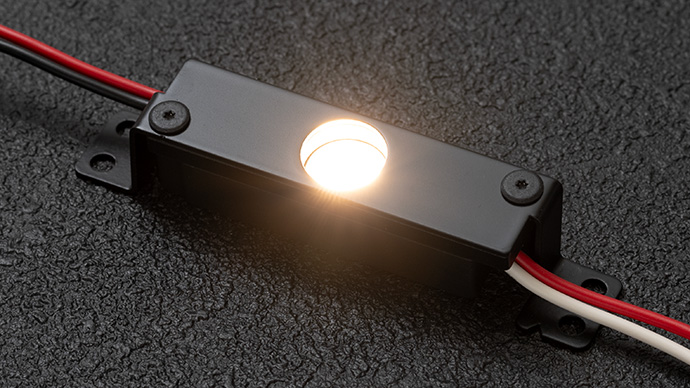

スポット点灯タイプ（NEW！2024年1月～）
やわらかな楕円形の光でスポットライトのように足元を照らします。

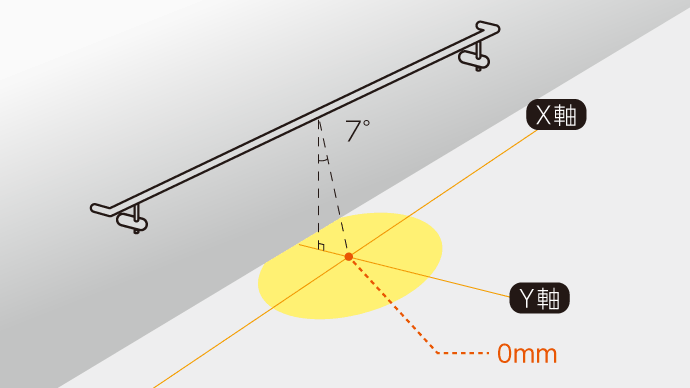

※本製品の光軸は、手すり直下に対して7°の角度がついています。手すり直下を照らす角度0°にもオプションで対応可能です。
-
S-38mH-SP7
-
S-43mH-SP7

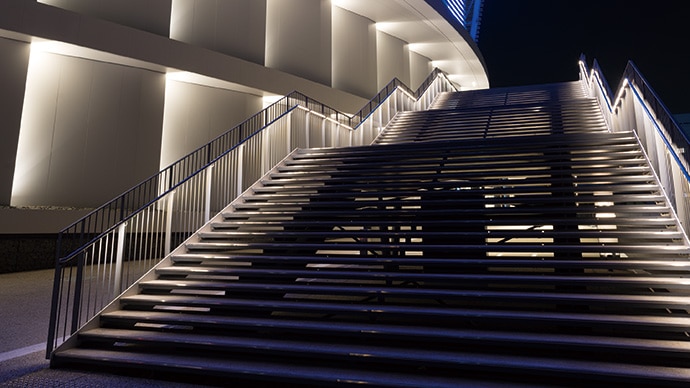

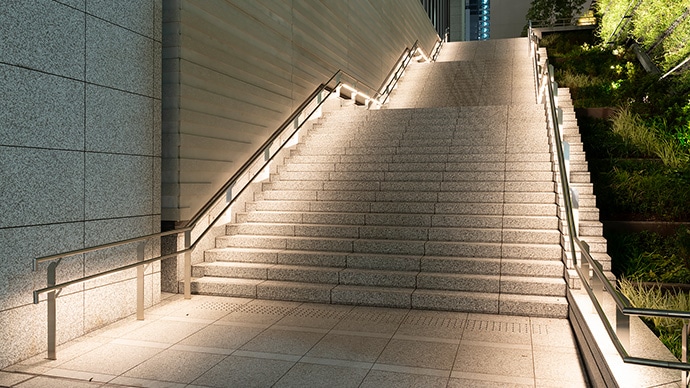

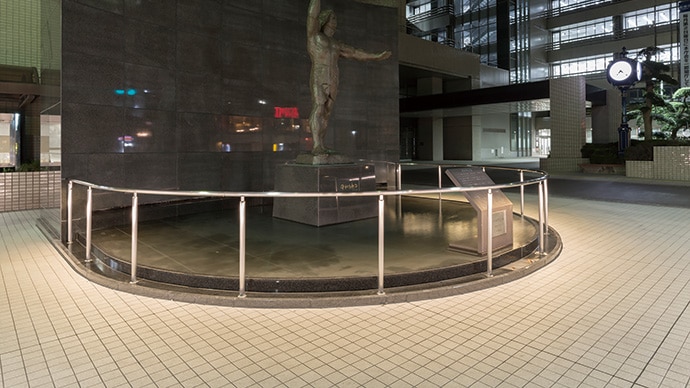

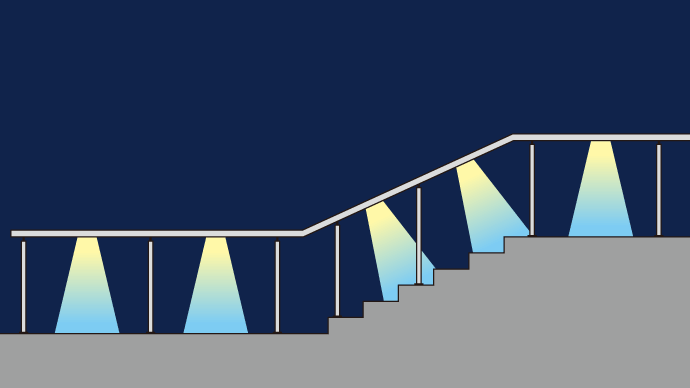

点灯イメージ

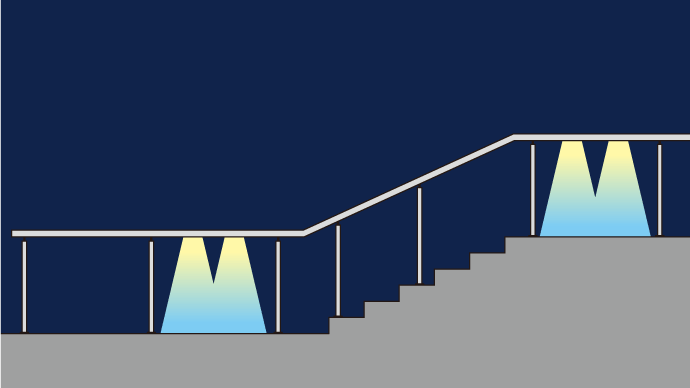

1スパン1灯はもちろん、照らしたい箇所だけにLEDを設置したり、1スパンに複数灯を設置して照らしたりすることもできます。
点灯イメージ1
点灯イメージ2
パーツ

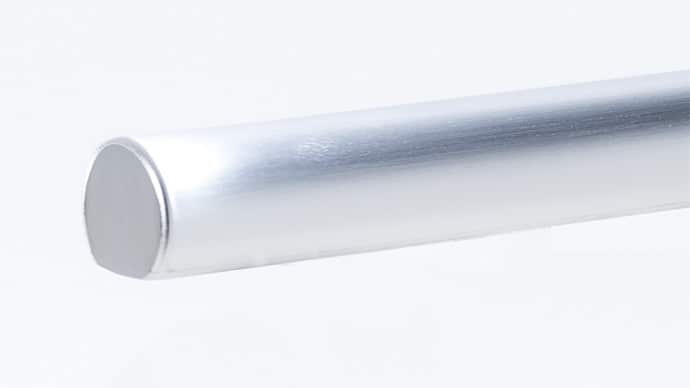

手すり本体
材質／ステンレス SUS304

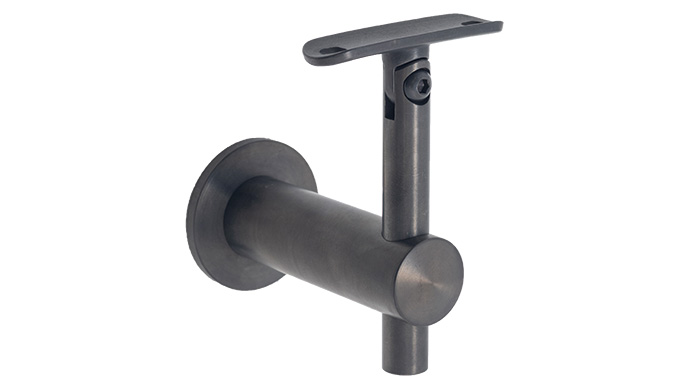

壁付ブラケット SB-80
材質／ステンレス SCS14

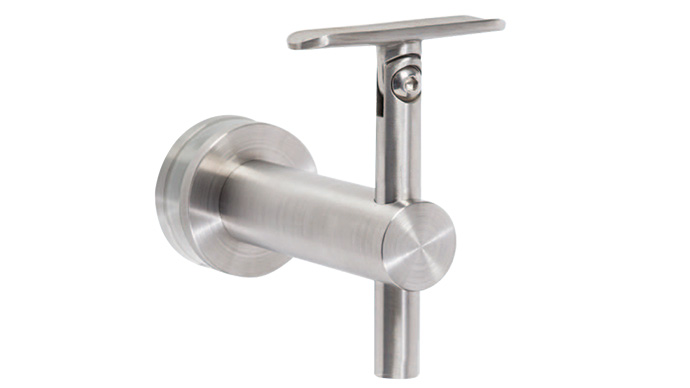

ガラス取付用ブラケット SB-80G
材質／ステンレス SCS14

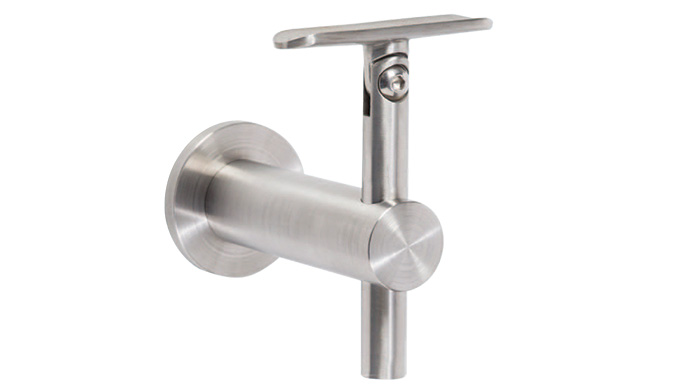

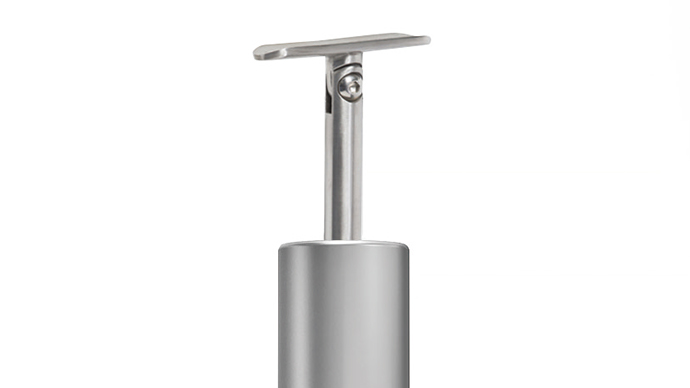

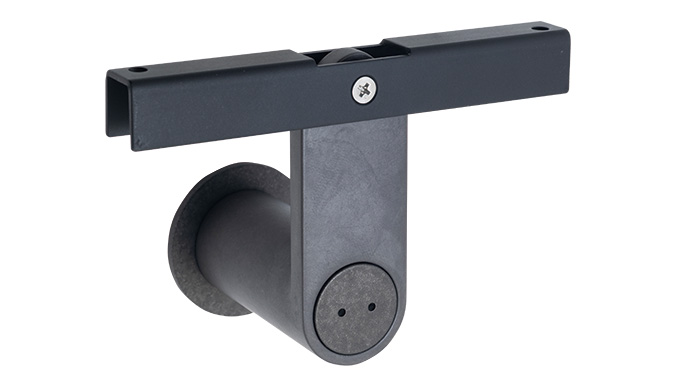

角度調整専用ブラケット SB-80K
材質／ステンレス
支柱
（受注生産品）
- 特注ブラケットも対応できます。詳しくは営業担当者までお問い合わせください。

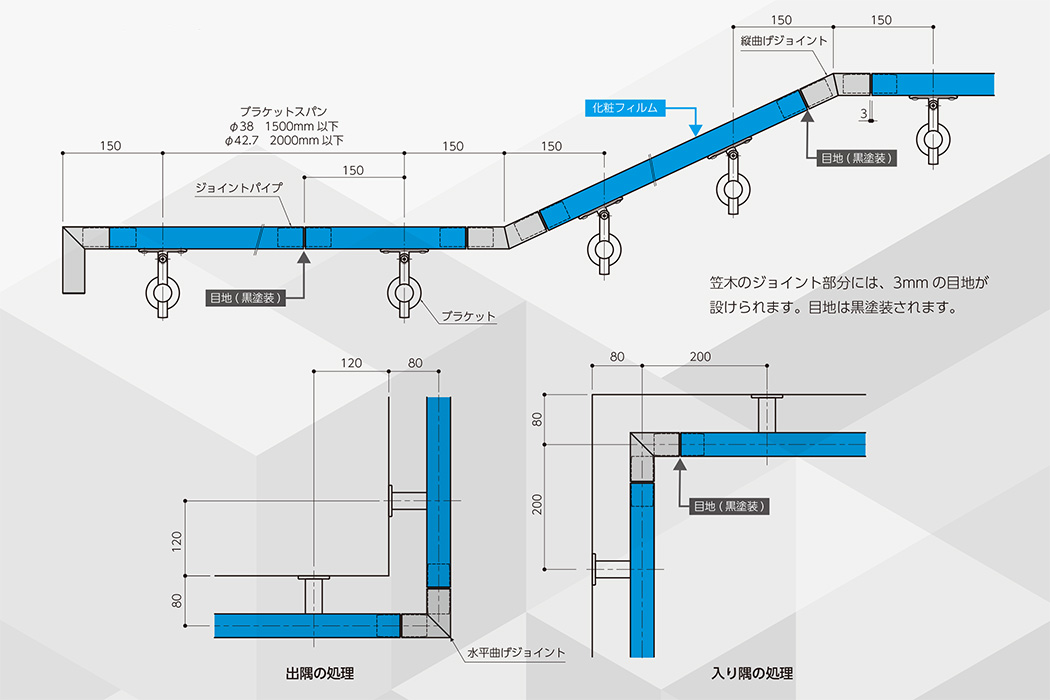

NEW！化粧フィルム貼り仕様
2024年10月より、化粧フィルム貼り仕様の手すり照明をラインナップに追加しました。色・質感に変化をもたせることで、建物の色調や景観に調和。LEDが点灯しない日中でも、景観を美しく彩ります。（受注生産品）
- 写真はイメージです。実際の製品とは異なります。
化粧フィルム バリエーション

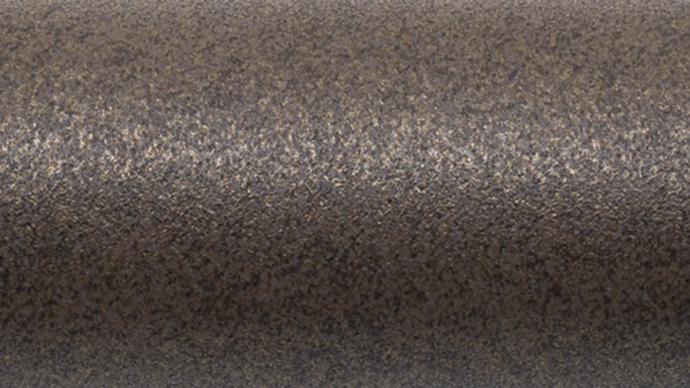

EM-4227
ブロンズサンド

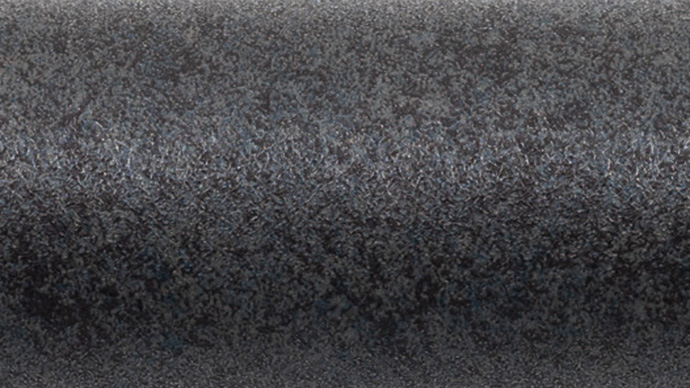

ES-5224
クロマイトヴェラム

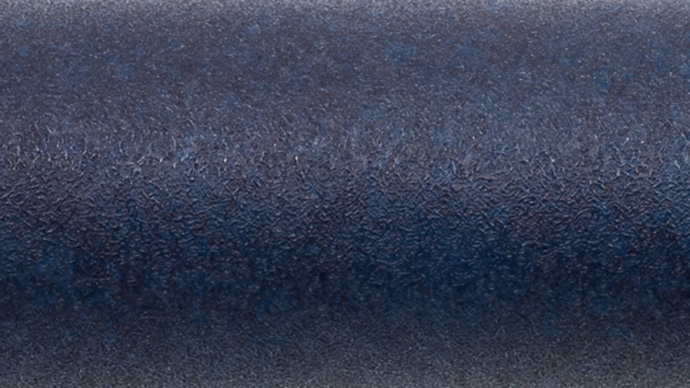

ES-5226
コべリンヴェラム
化粧フィルム：ベルビアンEX（タキロンシーアイ）

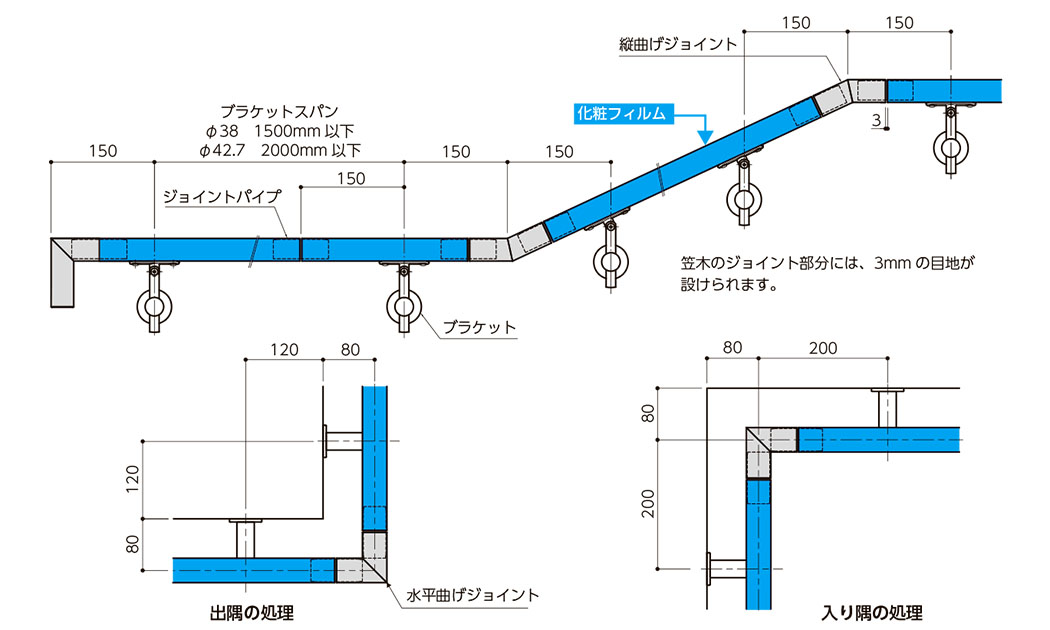

エンド・曲げジョイント バリエーション
- エンド部分と曲げ部分はステンレスが露出します。標準はヘアライン仕上げですが、オプションでカラーステンレスや指紋汚れが目立たないBEP処理（特殊電解研磨）も選択できます。
S-38mFH
S-43mFH

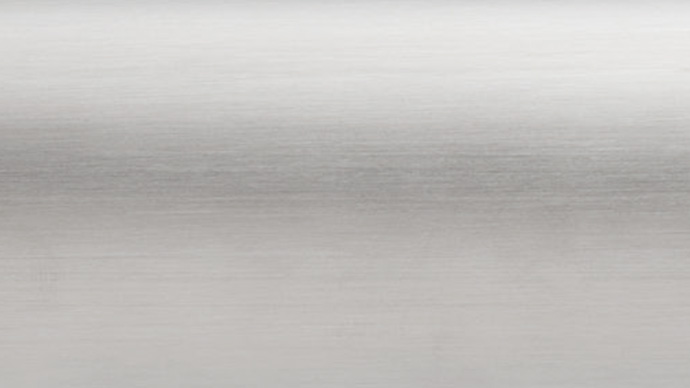

ステンレス ヘアライン【標準】
S-38mFC
S-43mFC

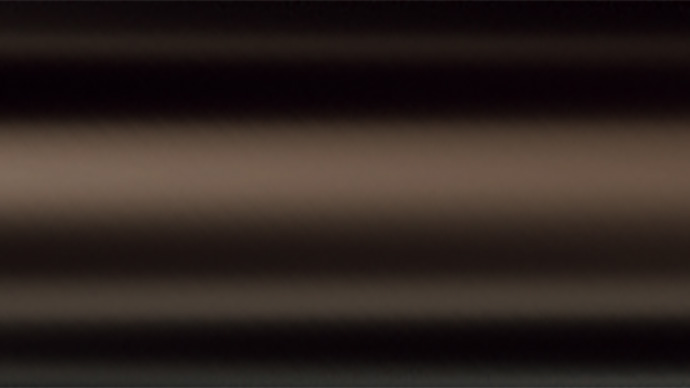

カラーステンレス ブロンズ【オプション】
※写真はイメージです。
S-38mFC
S-43mFC

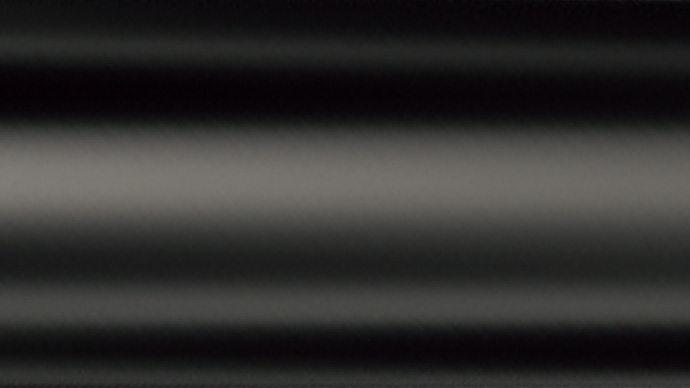

カラーステンレス ブラック【オプション】
※写真はイメージです。
S-38mFC
S-43mFC

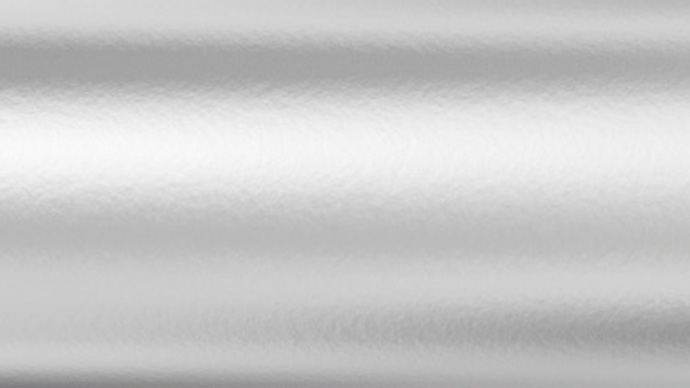

ステンレス BEP処理（電解研磨）【オプション】
スチール リン酸亜鉛処理
屋外のスチール金物に多く採用されている表面処理であるリン酸亜鉛処理にも対応。（特注品）
手すり本体：AP-4
材質／スチール製りん酸亜鉛処理
アクリル艶消しクリヤー塗装
手すり本体：AP-7
材質／スチール製りん酸亜鉛処理
アクリル艶消しクリヤー塗装
- リン酸亜鉛処理は化学反応による模様が特徴です。同一模様の仕上げにはなりませんので、ご留意ください。
- 本製品はトップコート仕上げのため、りん酸亜鉛処理特有の風合いの変化はありません。
- 本製品は特注品です。納期は2～5ヶ月かかります。
続きを見る
機能・性能

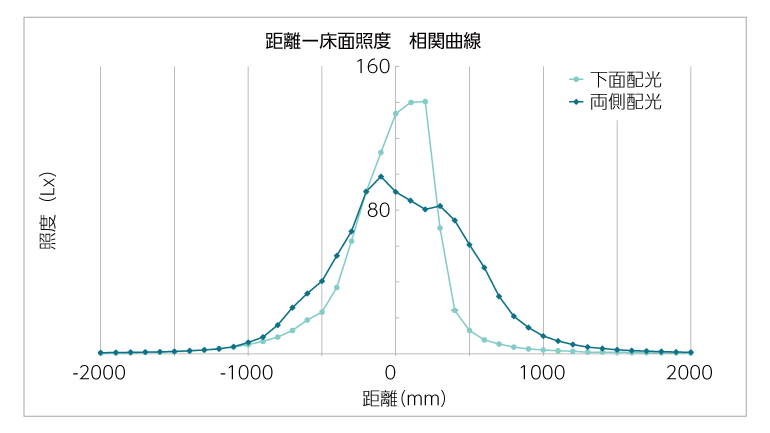

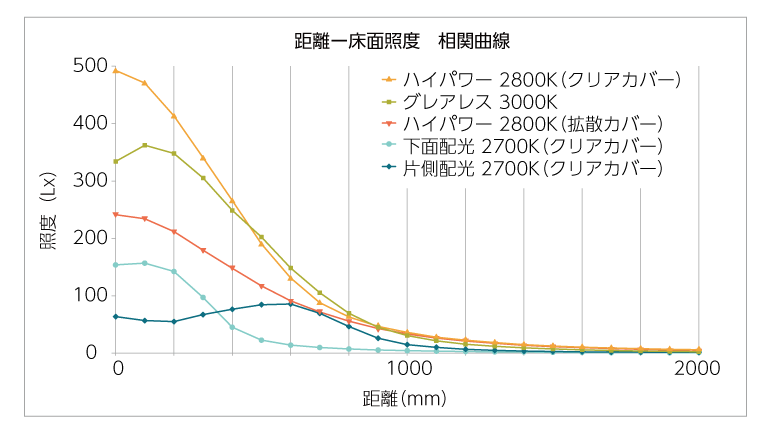

照度比較グラフ
※照度はLEDの色温度、天井面、床面の状況により多少変化します。
下面配光・片側配光・両側配光・ハイパワー・グレアレスタイプ
条件：手すり設置高さH-800天端、壁面あり（距離0mmは手すり直下）
条件：手すり設置高さH-800天端、壁面なし（距離0mmは手すり直下）、色温度2700K

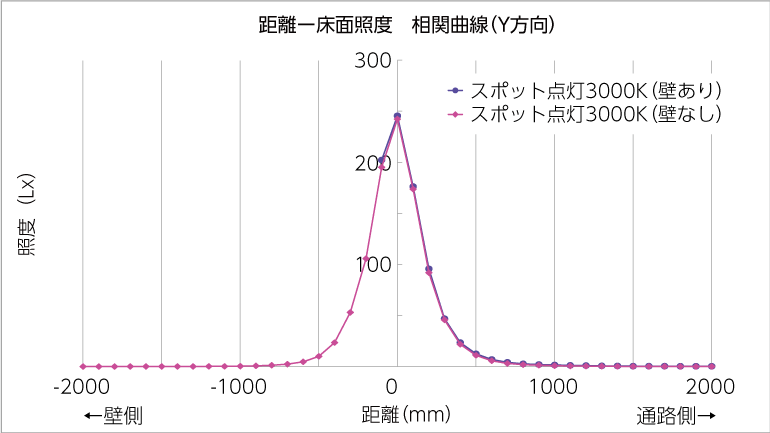

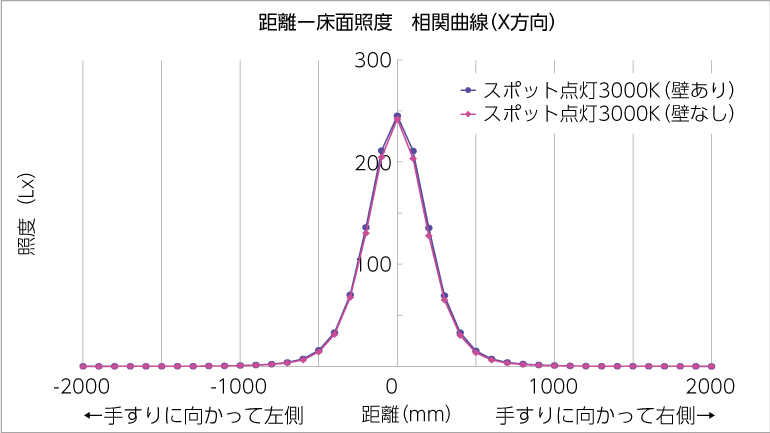

スポット点灯タイプ
※本製品の光軸は、手すり直下に対して7°の角度がついています。
条件：手すり設置高さH-800天端、色温度3000K
条件：手すり設置高さH-800天端、色温度3000K
続きを見る
仕様・詳細
型番
| 手すり | 下面配光 | 片側配光 | 両側配光 | ハイパワー | グレアレス | スポット点灯 | R曲げ （オプション） |
R曲げ （オプション・ グレアレスタイプ） |
|
|---|---|---|---|---|---|---|---|---|---|
| φ38 | ステンレス ヘアライン仕上げ |
S-38mH-S | S-38mH-S-Ds | S-38mH-S-Dw | S-38mH-S-H | S-38mH-G | S-38mH-SP7 | S-38mH-R | S-38mH-R-G |
|
ステンレス |
S-38mFH-S | S-38mFH-S-Ds | S-38mFH-S-Dw | S-38mFH-S-H | S-38mFH-G | S-38mFH-SP7 | – | – | |
| スチール リン酸亜鉛処理 （特注品） |
ST-38mP-S | ST-38mP-S-Ds | ST-38mP-S-Dw | ST-38mP-S-H | ST-38mP-G | ST-38mP-SP7 | – | – | |
| φ42.7 | ステンレス ヘアライン仕上げ |
S-43mH-S | S-43mH-S-Ds | S-43mH-S-Dw | S-43mH-S-H | S-43mH-G | S-43mH-SP7 | S-43mH-R | S-43mH-R-G |
|
ステンレス （受注生産品） |
S-43mFH-S | S-43mFH-S-Ds | S-43mFH-S-Dw | S-43mFH-S-H | S-43mFH-G | S-43mFH-SP7 | – | – | |
- ブラケットピッチは、φ38：1,500mm以下、φ42.7：2,000mm以下となります。
- 化粧フィルム貼りのエンド・曲げジョイントバリエーションがオプション仕様の場合、mFH（ヘアライン仕上げ）ではなくmFC（カラーステンレス）またはmFB（BEP処理 電解研磨）となります。
LEDの仕様
| タイプ | 下面配光 R曲げ加工（オプション） 片側配光 両側配光 |
ハイパワー | グレアレス | スポット点灯 |
|---|---|---|---|---|
| LEDカラー ※1,2 |
|
|
|
|
| LEDユニット入力電圧 | DC24V | 定電流電源装置 （350mA） |
||
| LEDユニット本体材質 | 軟質アクリル樹脂 | シリコン樹脂 | シリコン樹脂 | アルミニウム、ステンレス |
| LEDユニット光束 | 282lm/m（2700K） | 893lm/m（2800K） | 1377lm/m（3000K） | 55lm |
| LEDユニット素子ピッチ | 10mm | 8.3mm | 7.15mm | – |
| LEDユニット消費電力 | 4.1W/m | 9.0W/m | 14W/m | 1.1W/箇所 |
| LEDユニット色温度（標準色） | 2700K、3000K、4200K | 2800K、3000K、4200K | 2700K、3000K、4000K | 2700K、3000K、4000K |
| 使用環境 | 屋内・屋外 ※3 | |||
- この他の色温度については別途ご相談ください。
- 特性上、ロットにより色のバラつきが出る場合があります。予めご了承ください。
- 常時水のかかるところや、水中では使用できません。
続きを見る
オプション
R曲げ加工
R曲げ加工にも対応できます。納期は営業担当者へお問い合わせください。
-
S-38mH-R
φ38mm
-
S-43mH-R
φ42.7mm
- 最小R3,000mm
- ジョイントが発生します。
- 専用の縦向きLEDを使用します。配光バリエーションは選択できません。LED仕様の詳細は手すり照明【樹脂】をご参照ください。
【グレアレスタイプ専用】
-
S-38mH-R-G
φ38mm
-
S-43mH-R-G
φ42.7mm
- 最小R4,000mm
- ジョイントが発生します。
- 直線のグレアレスタイプは片側配光ですが、R曲げでは下面配光となります。
手すり用点字
点字内容を自由に設定できるステンレス点字プレートをご用意しています。本品はJIS T9251を満たしています。

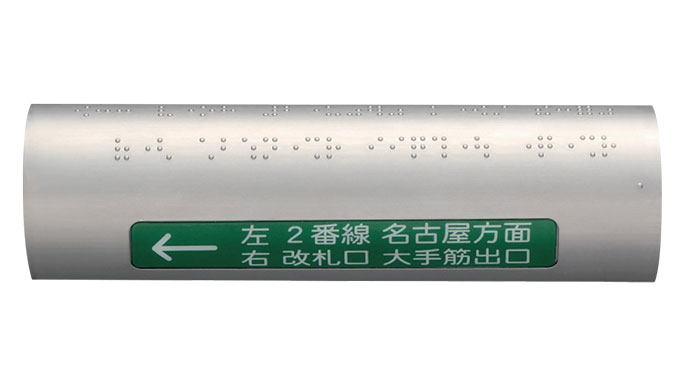

ステンレス点字プレート
サイズ／［長さ］160（mm）、250（mm） ［対応手すり径］φ34、φ38、φ40、φ42.7、φ48.6、φ50（mm）
材質／ステンレス ヘアライン仕上げ+ポリカーボネイト
文字／インクジェット・ダイレクト裏印刷
カラー／グリーン（白文字）、イエロー（黒文字）、ブルー（白文字）
続きを見る
導入・設置

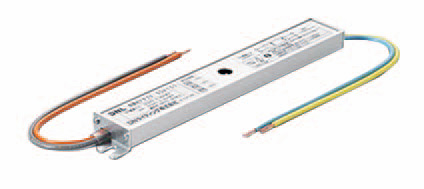

DC電源
下面配光／片側配光／両側配光タイプ

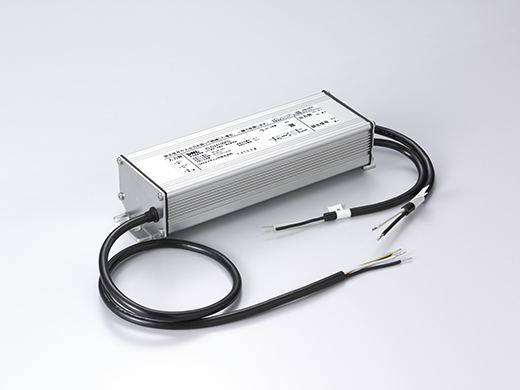

室内用電源 24V仕様 PSE規格適合

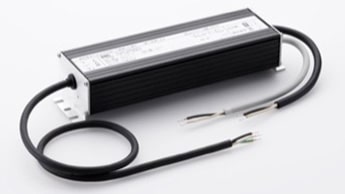

屋外用電源 24V仕様 PSE規格適合
| 容量 | 20W | 60W | 100W | 150W | |
|---|---|---|---|---|---|
| 屋外用 DC24V |
 |
 |
 |
 |
|
| サイズ | W36×H19.3×D120 | W36×H33×D199.5 | W63×H40×D209 | W63×H40×D230 | |
| 型番 | FDCV0243E1GS | FDCV0247E1LI | FDCV024AE1KV | FDCV024EE1KV | |
| 取扱説明書 | 取扱説明書 | ||||
| 仕様書 | 仕様書 | 仕様書 | 仕様書 | 仕様書 | |
| 定格入力 | DC24V 0.83A | DC24V 2.5A | DC24V 4.16A | DC24V 6.25A | |
| 備考 | 定格 AC100V/200V、電気用品安全法（PSE）適合、防水防塵規格IP67 電源に接続する負荷（消費電力）は呼称W数の80%以下としてください。 屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納をおすすめします。 |
||||
ハイパワータイプ
室内・屋外兼用電源 ハイパワータイプ専用24V仕様 PSE規格適合
グレアレスタイプ
室内・屋外兼用電源 グレアレスタイプ専用24V仕様 PSE規格適合
| 容量 | 60W | 180W | |
|---|---|---|---|
| 室内・屋外兼用 DC24V |
 （PWM調光ドライバー 一体型） |
 （PWM調光ドライバー 一体型） |
|
| サイズ | W35×H27×D240 | W52×H27×D268 | |
| 型番 | NTC-E060CV0241 | NTC-E180CV0241 | |
| 取扱説明書 | 取扱説明書 | 取扱説明書 | |
| 仕様書 | 仕様書 | 仕様書 | |
| 定格出力 | DC24V 2.5A | DC24V 7.5A | |
| 備考 | 定格入力 AC100V～242V、電気用品安全法（PSE）適合、防水防塵規格IP66 接続する負荷（LEDの消費電力）は呼称出力（W）までフルに使えます。（ディレーティング不要） 屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納してください。 |
||

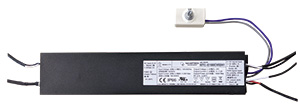

室内・屋外兼用電源（個別調光器付） グレアレスタイプ専用24V仕様 PSE規格適合
| 容量 | 60W | 180W | ||
|---|---|---|---|---|
| 室内・屋外兼用 DC24V |
 （PWM調光ドライバー 一体型） |
（PWM調光ドライバー 一体型） |
||
| サイズ | 電源ユニット | W35×H27×D240 | W52×H27×D268 | |
| 個別調光器 | W23×H36×D39 | |||
| 型番 | NTC-E060CV0241+DIM | NTC-E180CV0241+DIM | ||
| 定格出力 | DC24V 2.5A | DC24V 7.5A | ||
| 備考 | 定格入力 AC100V～242V、電気用品安全法（PSE）適合、防水防塵規格／電源ユニット：IP66、個別調光器IP20（室内用） 接続する負荷（LEDの消費電力）は呼称出力（W）までフルに使えます。（ディレーティング不要） 個別調光器は室内用です。屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納してください。 |
|||
スポット点灯タイプ
室内・屋外兼用電源 スポット点灯タイプ専用AC100～240V仕様 PSE規格適合
| 接続可能灯数 | 1～4灯 | 4～10灯 | 3～16灯×2回路 | |
|---|---|---|---|---|
| 室内・屋外兼用 AC100～240V |
 |
 |
 |
|
| サイズ | W32×H31.5×D233 | W30×H21×D162 | W77×H40.5×D188 | |
| 型番 | NA15W15V350mA/PWM | NA12W50V350mA/PWM | NA50W55V350mA/PWM/2ch | |
| 仕様書 | 仕様書 | 仕様書 | 仕様書 | |
| 定格出力 | DC2.5V～15V 0.35A |
DC8V～50V 0.35A |
DC8V～55V 6.1A |
|
| 備考 | 定格入力 AC100V～242V、電気用品安全法（PSE）適合、防水防塵規格IP67 屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納してください。 |
|||

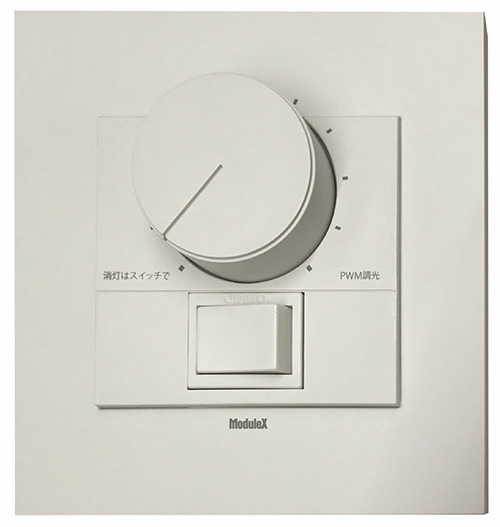

調光器（室内用）
下面配光／片側配光／両側配光タイプ
ハイパワータイプ
グレアレスタイプ
スポット点灯タイプ

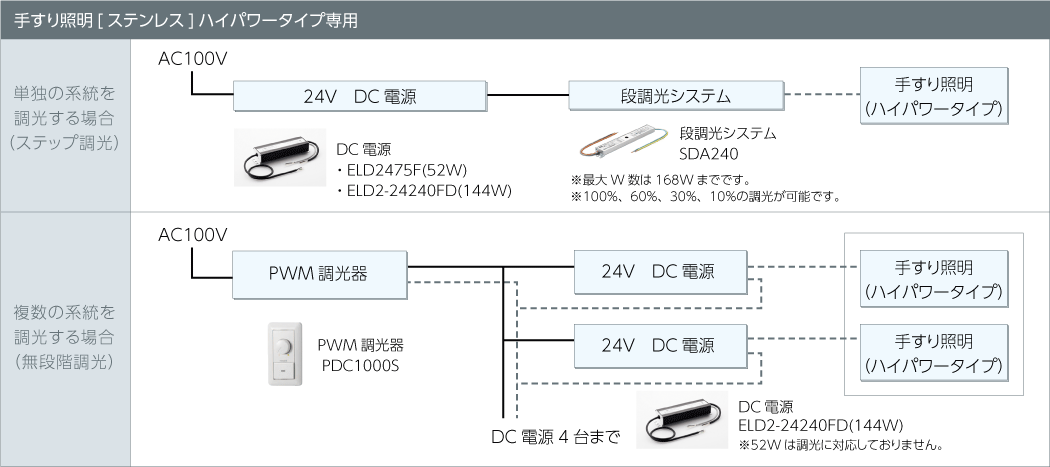

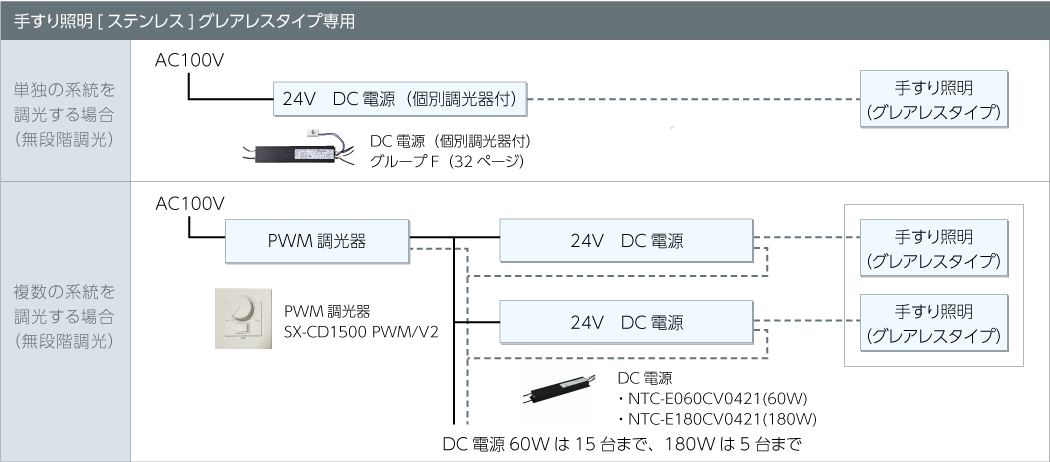

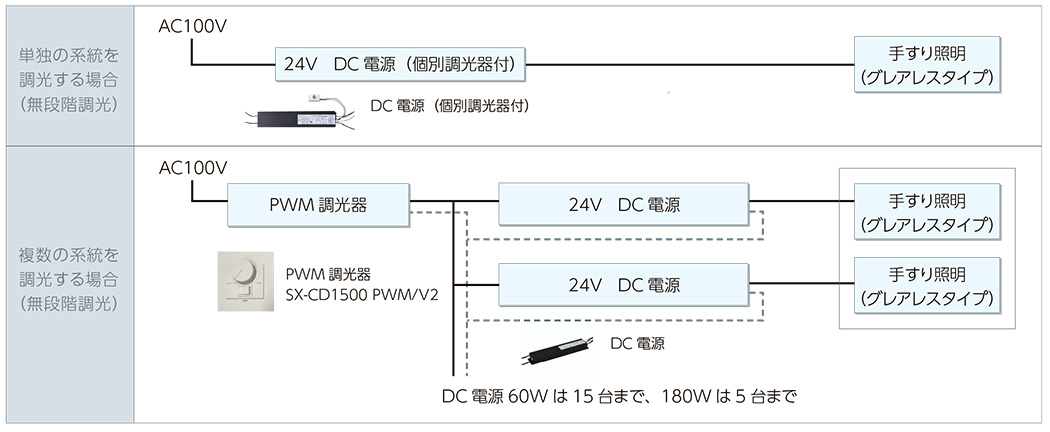

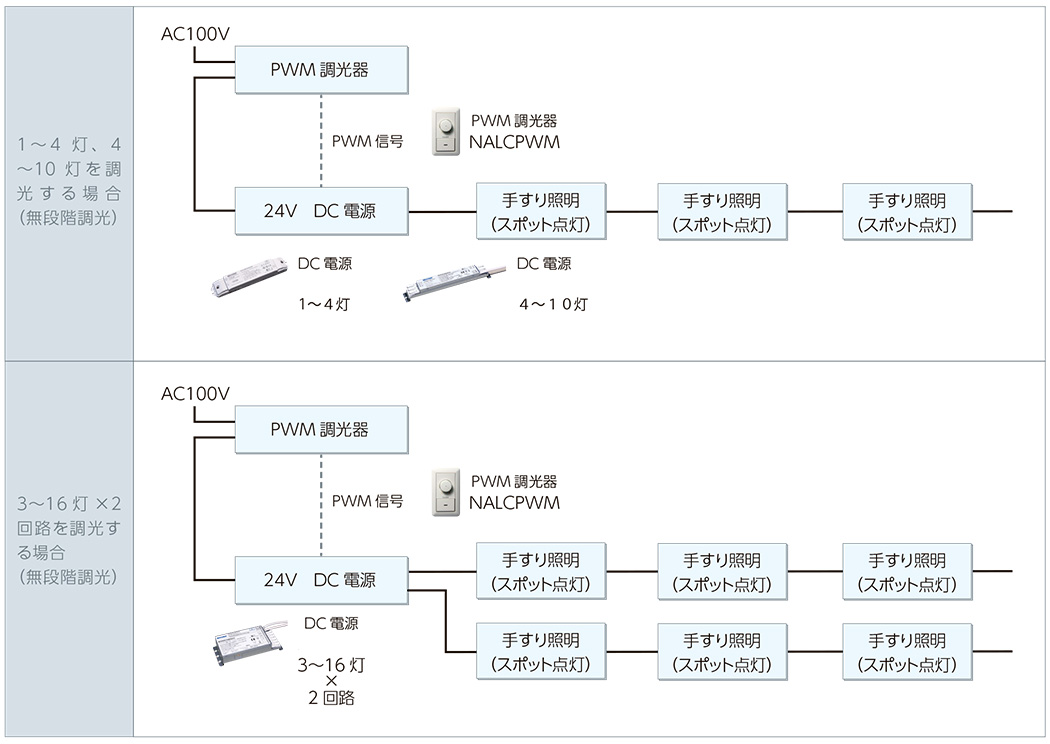

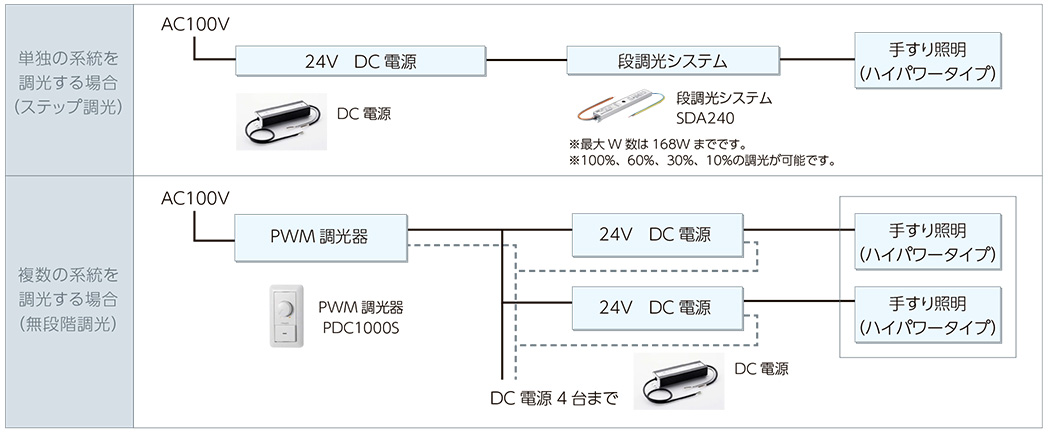

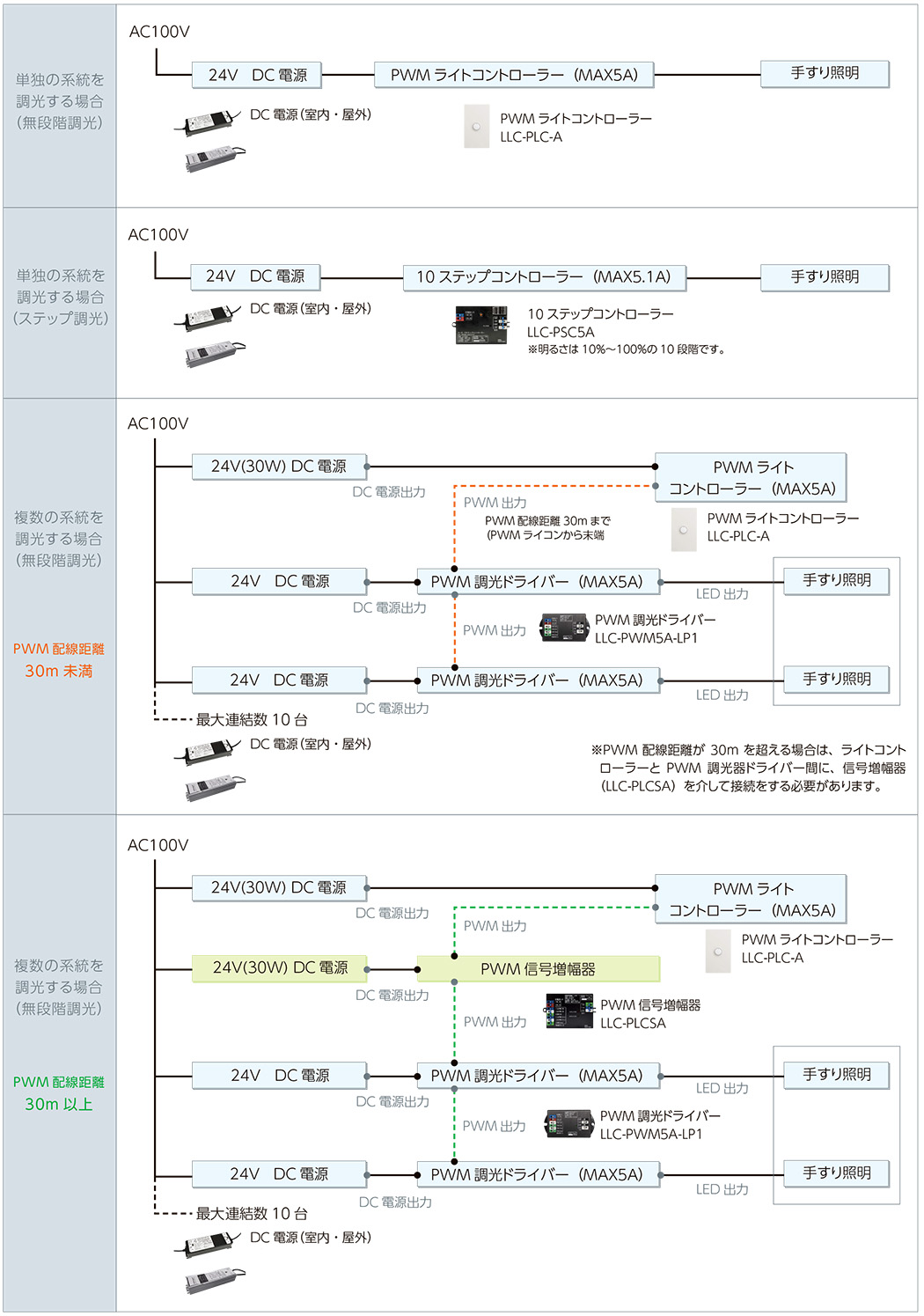

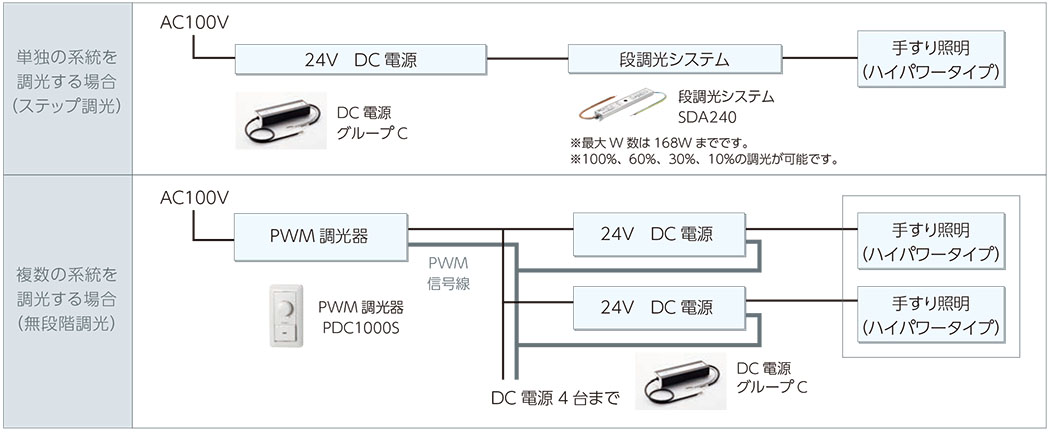

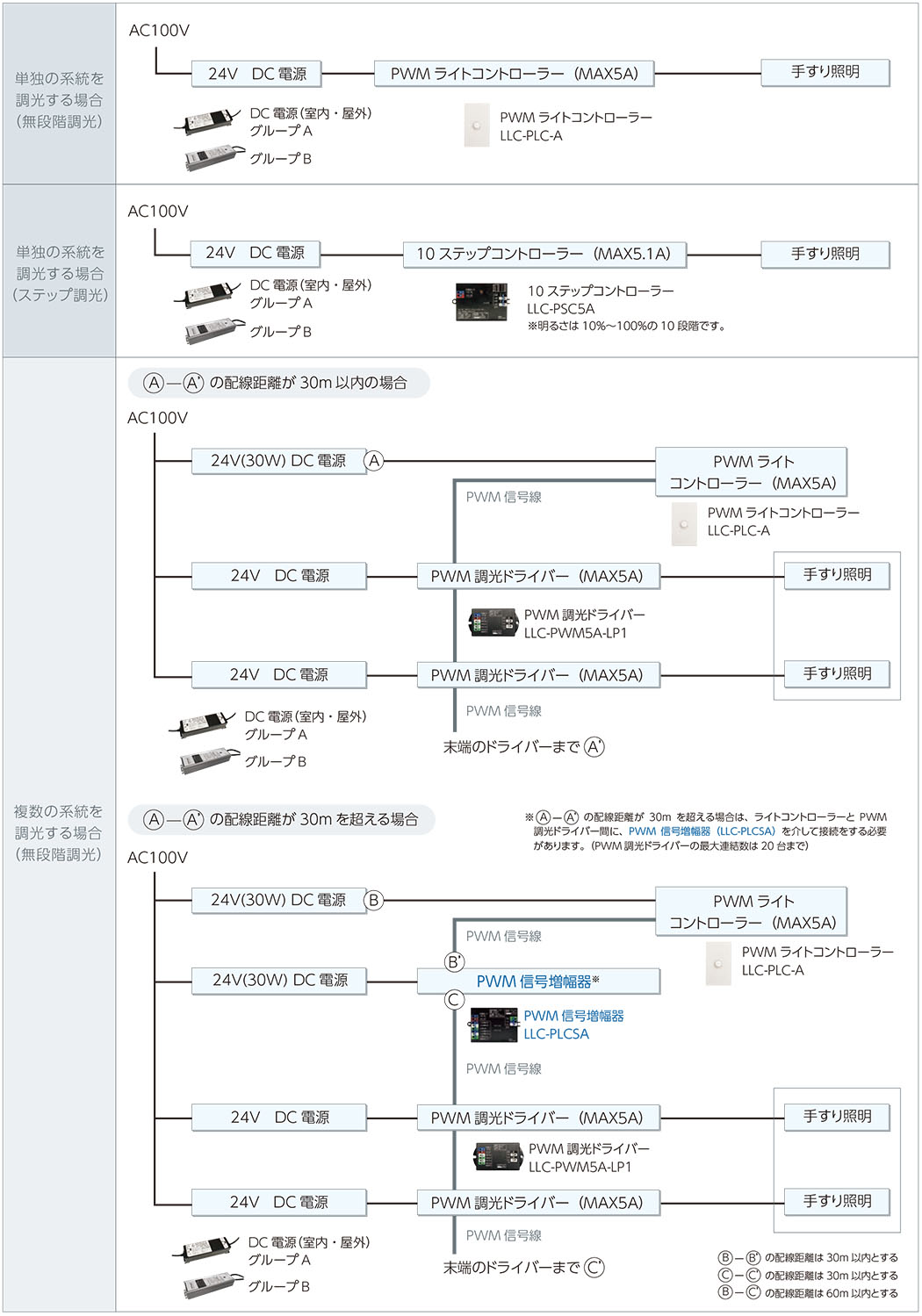

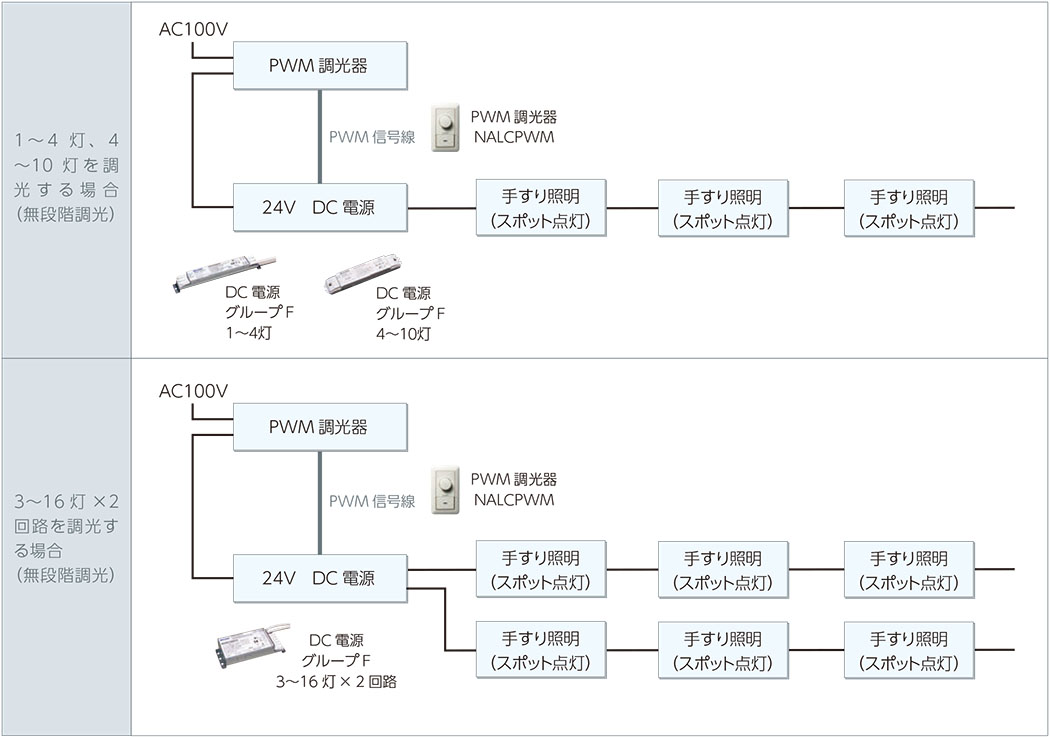

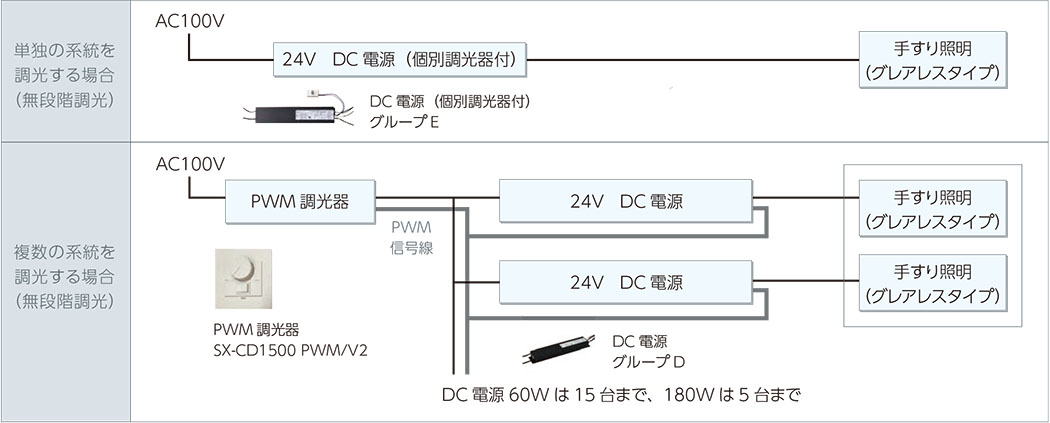

調光システム概要
下面配光／片側配光／両側配光タイプ
ハイパワータイプ
グレアレスタイプ

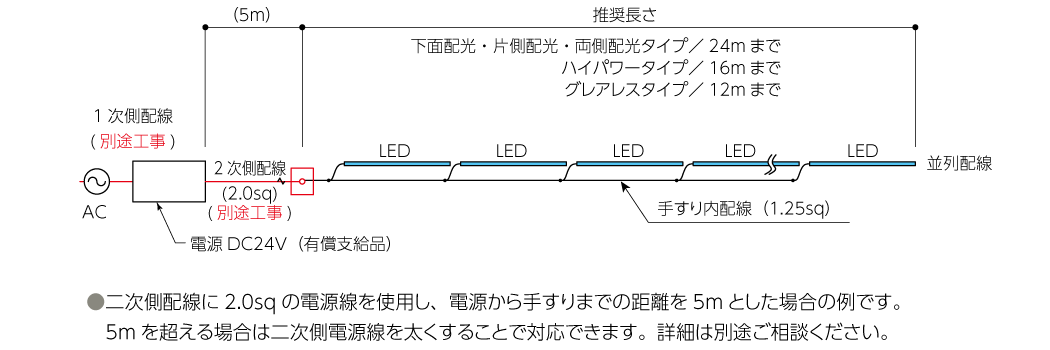

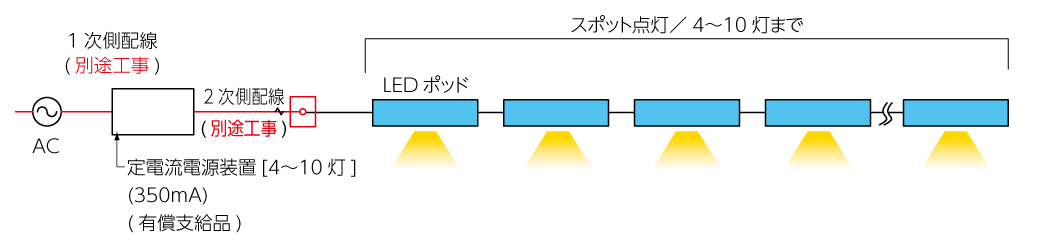

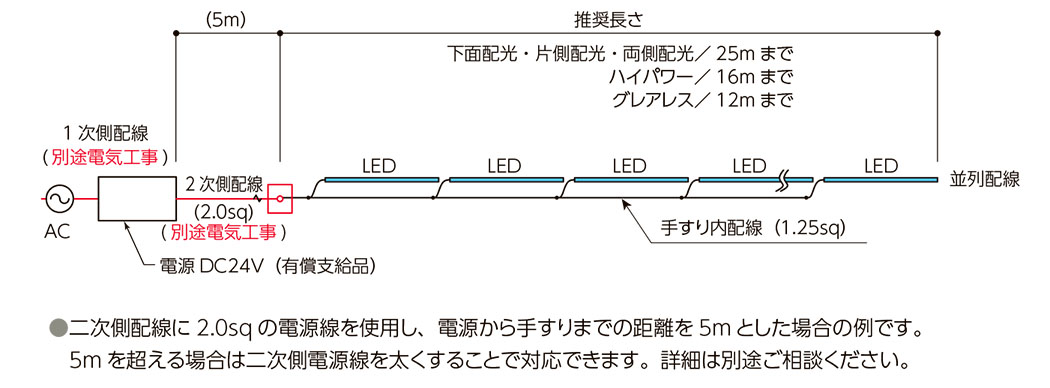

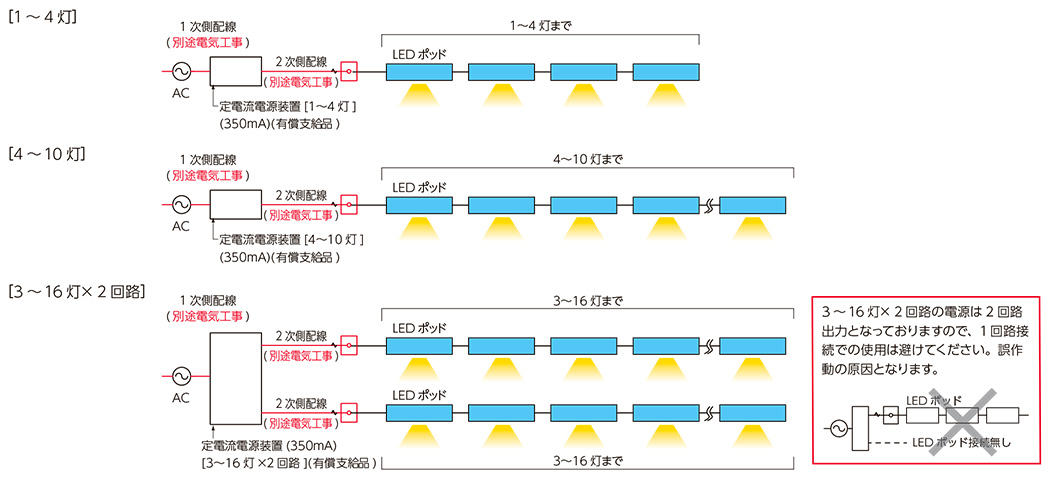

配線系統（例）
IESデータ
| 色温度 | LEDの向き | LEDカバー | 配光曲線 | ダウンロード | |
|---|---|---|---|---|---|
下面配光 |
2700K | 横 | クリア |  |
S-38mH-S-CL.ies |
| 拡散 |  |
S-38mH-S-KA.ies | |||
片側配光 |
横 | クリア |  |
S-38mH-S-Ds-CL.ies | |
両側配光 |
横 | クリア |  |
S-38mH-S-Dw-CL.ies | |
ハイパワー |
2800K | 横 | クリア |  |
S-38mH-S-H-CL.ies |
| 拡散 |  |
S-38mH-S-H-KA.ies | |||
グレアレス |
3000K | 横 |
特殊 |
 |
S-38mH-G3.ies |
| スポット点灯 |
3000K | 7° |
なし |
 |
S-38mH-SP7.ies |
| R曲げ |
2700K | 縦 | なし |  |
S-38mH-R-CL.ies |
| グレアレスR曲げ |
3000K | 横 | 特殊 ルーバー |
 |
S-38mH-G-R.ies |
手すり径：Φ38mm、長さ：L=500mm（スポット点灯は1灯）
続きを見る

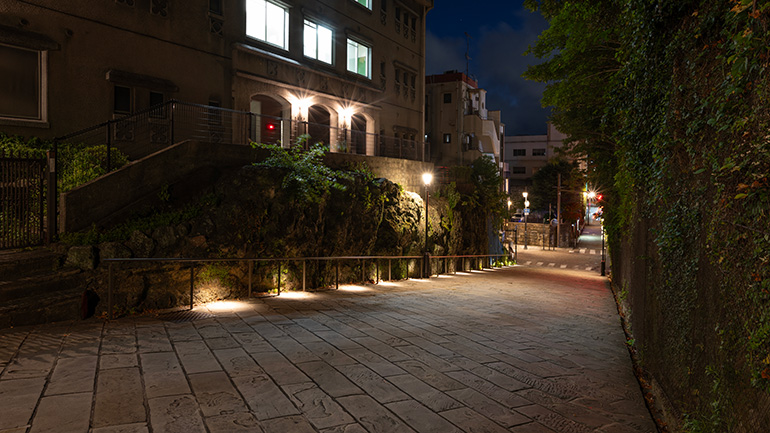

施工事例
続きを見る
