ハイステップ 屋外用｜ノンスリップ

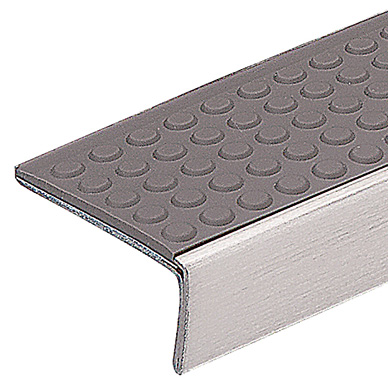

ハイステップ アートG

S-37DG/S-42DG

ドット

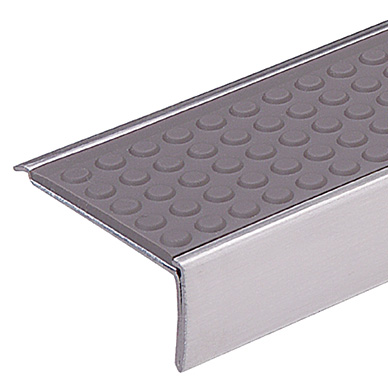

S-37KDG/S-42KDG

ドット

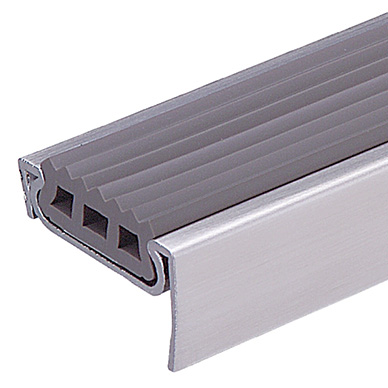

ハイステップ シャープG

SH-35MG/SH-40MG

ストライプ

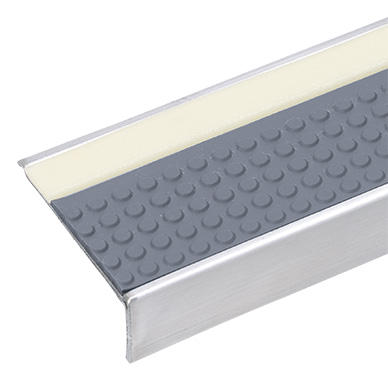

ルミサポート

S-50HCKD

ドット

※受注生産品

カラーバリエーション

No.03 ダークグレー

No.04 ソフトブラック

No.23 チョコレート

• お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。

耐摩耗性能

抜群の耐摩耗性は耐久性の証

方法／JIS-K-7205「研磨剤によるプラスチックの摩耗試験方法」
装置／オルゼン式摩耗試験機
内容／1,000回転、2,000回転、3,000回転の合計摩耗量を測定
結果／異常なし

• ハイステップ アートGおよびルミサポートのみ

繰返疲労性能

200万回の疲労試験も異常なし

方法／社内規格・繰返疲労性能試験による
装置／疲労試験機
内容／200万回「980N、40回/分」試験後の異常の有無
結果／異常なし

防滑性能

優れたすべり止め効果

方法／JIS-A-1407「床の滑り試験方法　振子型」
装置／滑り抵抗試験機
内容／滑り抵抗量の測定
結果／252N・cm（Pタイルの約3.2倍の防滑性能）
比較値：Pタイル　78.5N・cm（当社試験値）

• ハイステップ アートGおよびルミサポートのみ

寸法安定性能

のび・ちぢみを解消

方法／寸法安定性試験機による
装置／加熱試験機
内容／6時間加熱「80℃±1℃」後の収縮率の測定「0.05mm単位」
結果／0〜0.6%

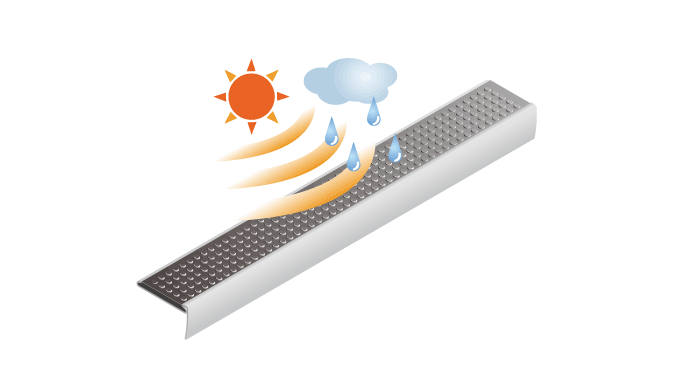

耐候性能

促進暴露5,000時間で異常なし（屋外用のみ）

方法／JIS-A-1415「プラスチック建材材料の促進暴露試験方法」
装置／サンシャインウェザーメーター
内容／300時間照射後の異常の有無
結果／異常なし

蓄光性能（蓄光材料のりん光輝度試験） ※ルミサポートのみ

1.JIS Z 9097 津波避難誘導標識システムより

キセノンランプを用い紫外線強度（測定波長域360～480nm）400µW/cm²で60分照射。照射を止めた後、720分（12時間）後のりん光輝度を測定。

2.JIS Z 9096 床面に設置する蓄光式の安全標識及び誘導ライン及び改正消防法より

常用光源蛍光ランプD65を用い200Lxで20分照射。照射を止めた後、りん光輝度を測定。

材質

金台／ステンレス：SUS304 ヘアーライン仕上

ビニルタイヤ／アルミ板一体樹脂押出成形（アートGおよびルミサポートは両面テープ付）
蓄光ライン（ルミサポートのみ）／半硬質ビニル+ガラス不織布（両面テープ付）

型番

• ハイステップ アートGは、幅37mmと幅42mmの2タイプあります。
• ハイステップ シャープGは、幅35mmと幅40mmの2タイプあります。

下地別部材表

• 必ずねじと接着剤は併用してください。ねじのみでは、使用中に外れることがあります。
• 雨風があたる場所は、屋根があっても屋外扱いとしてください。
• 踏面下地材質は代表例です。これ以外の場合は、営業担当へご相談ください。
