PRODUCT
製品情報
主な特長
-
Pタイル用は厚さわずか4mm
ラインナップ
Pタイル用

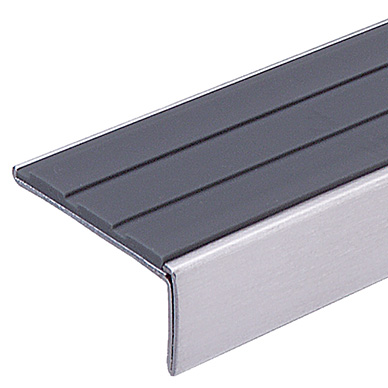

S-37S/S-42S/S-50S/A-37S
ストライプ

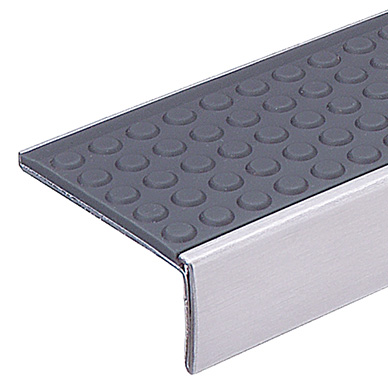

S-37D/S-42D/S-50D/A-37D
ドット

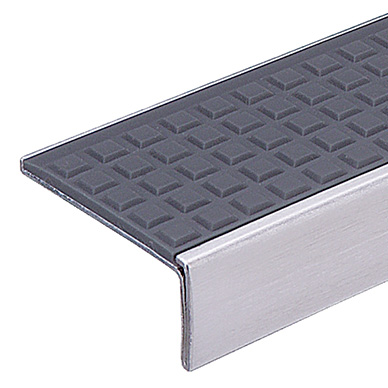

S-37L/S-42L/S-50L/A-37L
ラテス

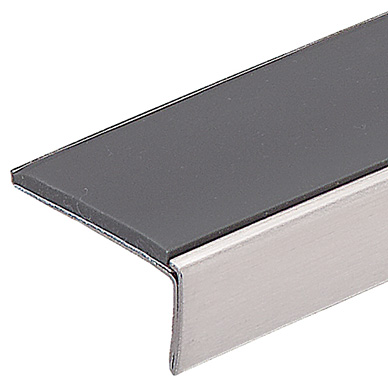

S-37F/A-37F
フラット
タイルカーペット用

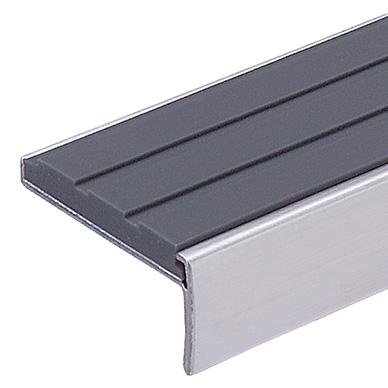

SC-37S/SC-42S/AC-37S/AC-42S/BC-37S
ストライプ

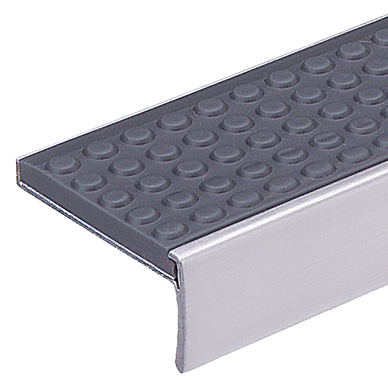

SC-37D/SC-42D/AC-37D/AC-42D/BC-37D
ドット

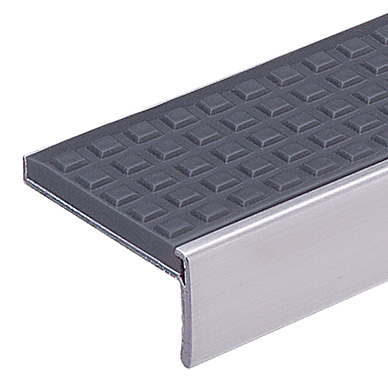

SC-37L/SC-42L/AC-37L/AC-42L/BC-37L
ラテス

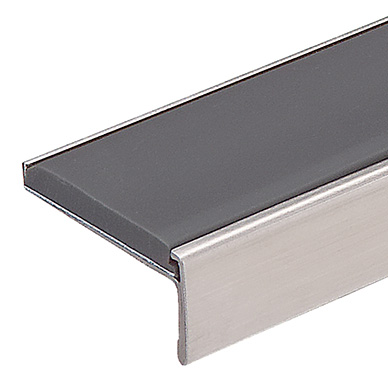

SC-37F/AC-37F/BC-37F
フラット

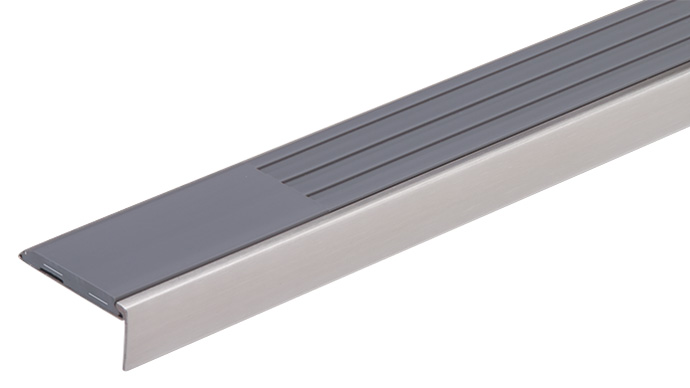

フラットエンド
両端部にフラットエンドを使用するとデザイン性がアップし、さらに清掃もしやすくなります。
カラーバリエーション
No.02 グレー
No.03 ダークグレー
No.04 ソフトブラック
No.12 ライトベージュ★
No.13 ベージュ
No.14 ダークベージュ
No.22 ライトブラウン★
No.23 チョコレート
No.34 チーズイエロー★
No.45 ワインレッド
No.51 オリーブグリーン
No.62 ダークブルー★
★は受注生産色です
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

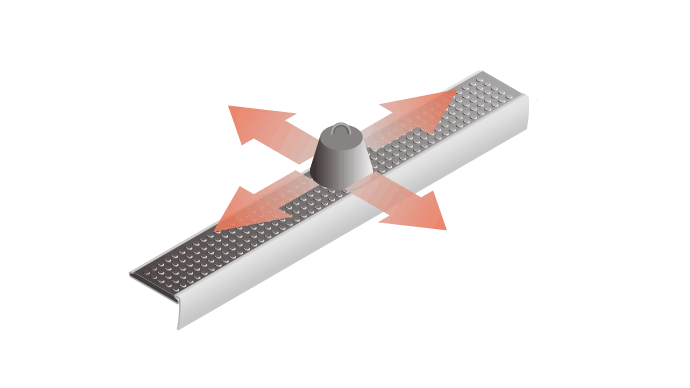

耐摩耗性能
抜群の耐摩耗性は耐久性の証
方法／JIS-K-7205「研磨剤によるプラスチックの摩耗試験方法」
装置／オルゼン式摩耗試験機
内容／1,000回転、2,000回転、3,000回転の合計摩耗量を測定
結果／異常なし

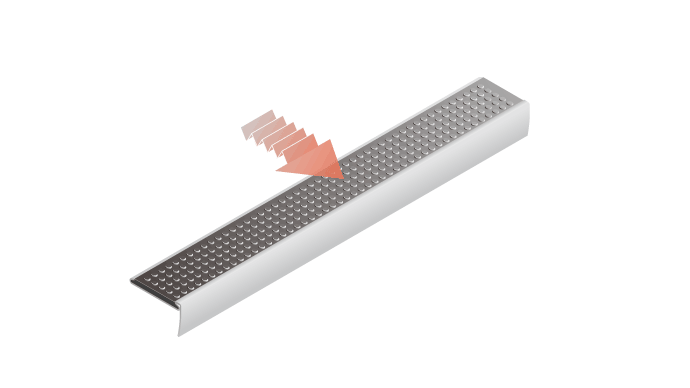

繰返疲労性能
200万回の疲労試験も異常なし
方法／社内規格・繰返疲労性能試験による
装置／疲労試験機
内容／200万回「980N、40回/分」試験後の異常の有無
結果／異常なし
防滑性能
優れたすべり止め効果
方法／JIS-A-1407「床の滑り試験方法 振子型」
装置／滑り抵抗試験機
内容／滑り抵抗量の測定
結果／252N・cm（Pタイルの約3.2倍の防滑性能）
比較値：Pタイル 78.5N・cm（当社試験値）
寸法安定性能
のび・ちぢみを解消
方法／寸法安定性試験機による
装置／加熱試験機
内容／6時間加熱「80℃±1℃」後の収縮率の測定「0.05mm単位」
結果／0〜0.6%
耐候性能
促進暴露300時間に異常なし
方法／JIS-A-1415「プラスチック建材材料の促進暴露試験方法」
装置／サンシャインウェザーメーター
内容／300時間照射後の異常の有無
結果／異常なし
続きを見る
仕様・詳細
材質
金台／ステンレス：SUS304 ヘアーライン仕上
アルミニウム：アルミ押出形材 A-6063S-T5 アルマイト処理
真ちゅう：真ちゅう押出形材 C3604BE バフ研磨仕上
ビニルタイヤ／アルミ板一体樹脂押出成形（両面テープ付）
型番
| タイヤ模様 | Pタイル用 | タイルカーペット用 | |||
|---|---|---|---|---|---|
| 金台材質 | 金台材質 | ||||
| ステンレス | アルミ二ウム | ステンレス | アルミ二ウム | 真ちゅう | |
| ストライプ | S-37S S-42S S-50S |
A-37S | SC-37S SC-42S |
AC-37S AC-42S |
BC-37S |
| ドット | S-37D S-42D S-50D |
A-37D | SC-37D SC-42D |
AC-37D AC-42D |
BC-37D |
| ラテス | S-37L S-42L S-50L |
A-37L | SC-37L SC-42L |
AC-37L AC-42L |
BC-37L |
| フラット | S-37F | A-37F | SC-37F | AC-37F | BC-37F |
- Pタイル用のステンレス金台は、幅37mmと幅42mm、幅50mmの3タイプあります。（フラットを除く）
- タイルカーペット用は、幅37mmと幅42mmの2タイプあります。（フラットを除く）
続きを見る
導入・設置
下地別部材表
| 踏面下地材質 | 固定ねじ | 施工場所 | 接着剤 |
|---|---|---|---|
| コンクリート／モルタル仕上げ | Pレスアンカー（スチール） 特皿-4mm |
室内 | 変性シリコーン樹脂系接着剤 |
| Pレスアンカー（SUS） 特皿-4mm |
屋外 | 変性シリコーン樹脂系接着剤 （またはウレタン樹脂系接着剤） |
|
| 鉄骨下地（鋼製階段） | タッピンねじ（SUS） 特皿-4mm |
室内・屋外 | 変性シリコーン樹脂系接着剤 |
- 必ずねじと接着剤は併用してください。ねじのみでは、使用中に外れることがあります。
- 雨風があたる場所は、屋根があっても屋外扱いとしてください。
- 踏面下地材質は代表例です。これ以外の場合は、営業担当へご相談ください。
