PRODUCT
製品情報
主な特長
-

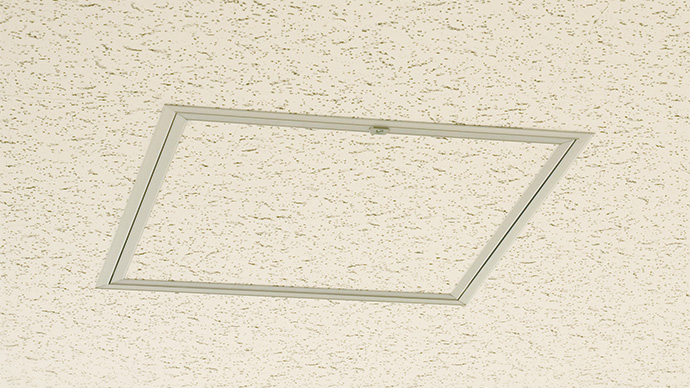

額縁のスタンダードタイプ
-
2点固定のグレモン錠で強固に内枠を固定
-
後付施工可能
-
木枠取付可能
-
（社）公共建築協会評価品（チャンネルキャッチ使用時のみ）
ラインナップ
サイズ
-
300×300（mm）
-
300×600（mm）
-
450×450（mm）
-
600×600（mm）
開閉部

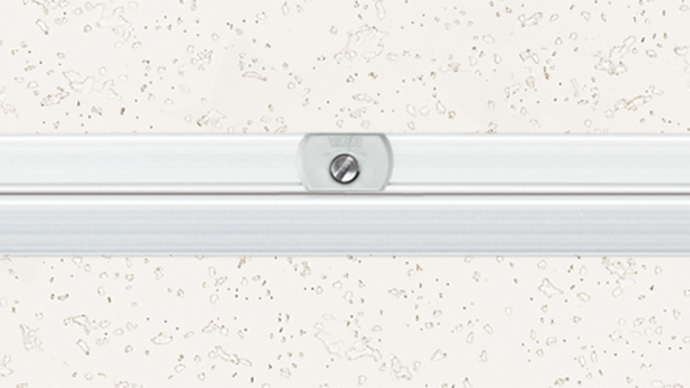

標準仕様

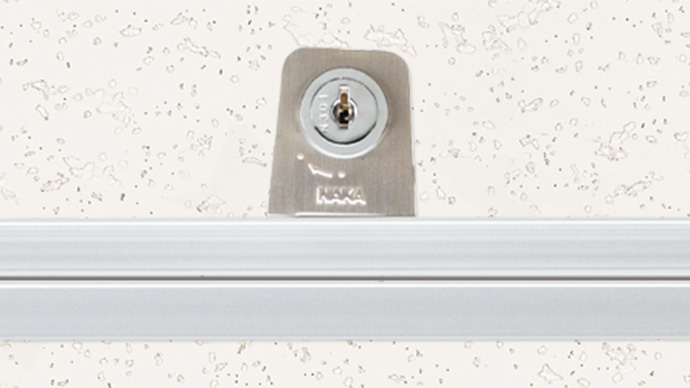

鍵付き仕様（鍵：N301のみ）
AT、ODタイプと鍵の共用可能
カラーバリエーション
シルバー色
ホワイト色（電着塗装）
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
仕様・詳細
材質
外枠、内枠／アルミ押出形材 A6063S-T5 アルマイト処理（特注色にも対応可能）
型番・寸法・価格
| □300 | 300×600 | □450 | □600 | |||
|---|---|---|---|---|---|---|
| 型番 | 標準タイプ | シルバー | HHSD-303 【8,200円】 |
HHSD-3060 【9,400円】 |
HHSD-454 【8,700円】 |
HHSD-606 【10,800円】 |
| ホワイト | HHSD-303W 【9,600円】 |
HHSD-3060W★ 【11,700円】 |
HHSD-454W 【10,200円】 |
HHSD-606W 【13,600円】 |
||
| 鍵付タイプ | シルバー | HHSD-K303 【11,300円】 |
HHSD-K3060 【12,500円】 |
HHSD-K454 【11,800円】 |
HHSD-K606 【13,900円】 |
|
| ホワイト | HHSD-K303W 【17,000円】 |
HHSD-K3060W★ 【19,200円】 |
HHSD-K454W 【18,500円】 |
HHSD-K606W 【20,600円】 |
||
| 寸法 | 規格寸法 | 303×303 | 303×606 | 454×454 | 606×606 | |
| 外枠外寸法 | 316.6×316.6 | 316.6×619.6 | 467.6×467.6 | 619.6×619.6 | ||
| 天井開口寸法 | 305×305 | 305×608 | 456×456 | 608×608 | ||
| 内枠仕上材寸法 | 264×264 | 264×567 | 415×415 | 567×567 | ||
| 内枠下地材寸法 | 264×264 | 264×567 | 415×415 | 567×567 | ||
- ★は受注生産品です。納期を営業担当へご確認ください。
- 鍵付仕様ホワイトの化粧プレート・シリンダー部はホワイト色にはなりません。
- 【】内は1台あたりの価格（税抜）を表示しています。施工費は営業担当者までお問合せください。
- 価格は2024年10月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション
吊り金具延長金具
天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。（耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等）
天井材の最大寸法
| 吊り金具のみ | 延長金具 使用時 |
|---|---|
| 71mm | 91mm |
- チャンネル、野縁（Mバー）を含む寸法です。
チャンネルキャッチ
（社）公共建築協会評価品とする場合は、チャンネルキャッチ仕様を選択してください。
チャンネルキャッチ延長金具
天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。（耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等）後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。
- 内ふたの仕上材の対応厚みは製品により異なりますのでご注意ください。
天井材の最大寸法
| チャンネルキャッチのみ | 延長金具 使用時 |
|---|---|
| 64mm | 94mm |
- チャンネル、野縁（Mバー）を含む寸法です。
内枠落下防止ワイヤー
ワイヤーを内枠と天井下地材に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある（回転軸側の）長穴に取付けてご使用ください。
- グレモン錠部分への固定はしないでください。
角スタッド工法用「Zねじ」
角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。
特注色にも対応可能です（鍵プレートも塗装可、ただしシリンダー部は除く）
※鍵付仕様のホワイト色において、鍵プレートもホワイト色にしたい場合はオプションとなります。
続きを見る
導入・設置
取付金具
吊り金具
取り付けには吊り金具を使用します。
-
適応寸法：最大70.7mm
-
天井材厚み：最大50.5mm
チャンネル1.2mm、野縁（Mバー）19mmの場合
- 上記の寸法を超える場合は、吊り金具延長金具（オプション）をご使用ください。
続きを見る
