ハイステップ・ルナの特長

ステップライト

ハイステップ・ルナハイステップ・ルナは、LED内蔵のステップライトです。暗闇で階段の段差をさりげなく浮かび上がらせ安全な昇降、歩行を補助します。
LED照明なので省電力であることに加え、長寿命のメンテナンスフリー製品です。
シネマコンプレックス、劇場、商業店舗などあらゆるシーンで、光の演出によるワンランクアップのインテリア性と安全性を確保します。(室内専用)

間接光にこだわりました

ハイステップ・ルナは、間接的にライトファイバーを光らせる特殊サイドライト方式を採用したステップライトです。LEDを直接ステップ上に配するものとは違い、蹴上げ面と踏み面の両方を光らせるので、暗空間でも目にやさしく安全です。

光と色の演出効果

蹴上げ面を光らせるライトファイバーは、ファイバー全体が光るフロストタイプと、縦のドットラインが光るドットタイプの二種類を設定しています。また色もグリーン、ブルー、オレンジの3色を標準としてラインナップ。空間設計に合わせた最適な色が選択可能です。

経済性と耐久性

光源はLED。もちろん省エネ、長寿命です。加えて間接的に光らせるサイドライト方式を採用することで、ステップ1段あたりの消費電力は0.24W(※1)から0.48W(※2)とさらに経済的です。

※1 ドットタイプのW=1,100mm以下の場合
※2 フロストタイプの場合

調光システムによる調光演出

映画館等のスクリーンへの写り込みを防ぐなど、調光が必要な場合は、調光機能付き電源ユニット(オプション)を使うことで対応できます。

ハイステップ・ルナのラインナップ

フロストタイプ

ライトファイバー全体がぼんやり光るステップライトです。両端からLEDを照射します。

  • NLC-42FT(タイルカーペット用)
  • NLJ-42FT(じゅうたん用)

※LEDソケット(LEDφ5×2個)×2個。1ステップあたりの消費電力は0.02A×12V×2個=0.48Wです。

フロストタイプ

ドットタイプ

ライトファイバーに刻まれたドットラインが線状に光ります。両側からLED光源を照射します。(部屋の明るさやステップライトの長さ等、使用条件によって片側照射方式に変更も可能です)

  • NLC-42DT(タイルカーペット用)
  • NLJ-42DT(じゅうたん用)

※LEDソケット(LEDφ5×2個)×1個(W=1,100mm以下)。1ステップあたりの消費電力は0.02A×12V×1個=0.24Wです。

ドットタイプ

施工事例

これらの画像データの著作権はナカ工業株式会社に帰属します。

アミューズメント施設

  • 施工写真
  • 施工写真
  • 施工写真
  • 施工写真

千葉県船橋市アミューズメント施設 室内階段

  • 施工写真
  • 施工写真

東京都千代田区アミューズメント施設 室内

プラネタリウム

  • 施工写真
  • 施工写真
  • 施工写真
  • 施工写真

兵庫県姫路市プラネタリウム 室内階段

映画館(シネマコンプレックス)

  • 施工写真
  • 施工写真
  • 施工写真
  • 施工写真

北海道札幌市シネマコンプレックス 室内階段

商業施設

  • 施工写真
  • 施工写真

東京都渋谷区店舗 室内階段

オフィスビル

  • 施工写真
  • 施工写真
  • 施工写真

埼玉県八潮市オフィスビル 室内階段

  • 施工写真
  • 施工写真
  • 施工写真

徳島県徳島市オフィスビル 室内階段

  • 施工写真
  • 施工写真
  • 施工写真
  • 施工写真

福岡県福岡市オフィスビル 室内階段

製品詳細図

ビニルタイヤ部

ビニルタイヤ部

配線ライン部

  • 配線用ライン(S):タイルカーペット用

タイルカーペット用配線ライン(S)

  • 配線用ライン:じゅうたん用

じゅうたん用配線ライン

LEDカラーバリエーション

  • LP-04 グリーン
    LP-04
    グリーン
  • LP-05 ブルー
    LP-05
    ブルー
  • LP-02 オレンジ
    LP-02
    オレンジ
  • LP-01 ホワイト
    LP-01
    ホワイト

※1 特注色にも対応可能です。別途ご相談ください。

※2 ホワイト色は2016年秋発売予定です。

各部品の仕様・材質

各部名称

金台アルミニウム(アルミ押出形材 つや消し黒電着塗装)
ビニルタイヤアルミ板一体樹脂押出成形
LEDソケット・ミラーソケットASA樹脂
ライトファイバーアクリル樹脂
ジッパー軟質透明樹脂
配線ラインボックスアルミニウム(アルミ押出形材 アルマイト処理)
配線カバーA軟質PVC樹脂
配線カバーB半硬質PVC樹脂
出隅コーナーASA樹脂
入隅コーナーポリエチレン樹脂

LED照射方式

※照度差は、使用する場所の明るさと、ノンスリップの長さにより見え方が異なります。必ず事前に弊社窓口へご相談ください。

LED両側照射フロストタイプ・ドットタイプ

ステップの両側からLED光を照射するので、比較的均一な発光状態が得られます。(ノンスリップの長さによっては、中心付近に照度差が若干出る場合があります)フロストタイプは両側照射が標準となります。

LED両側照射

  • LEDソケット:砲弾型LEDΦ5×2個(両側)
  • 消費電力(1段あたり):0.02A×12V×2(両側)=0.48W

LED片側照射ドットタイプ

ステップの片側にLED、反対側はミラー(鏡)でLED光を反射させる方式です。LED側とミラー側に若干の照度差が出る反面、LEDソケットの数量を抑えることができ、消費電力も抑えられるため、コストパフォーマンスに優れています。
調光をかけるなど100%の光量を必要としない、シアターやプラネタリウム、劇場などに適しています。

LED片側照射

  • LEDソケット:砲弾型LEDΦ5×1個
  • 消費電力(1段あたり):0.02A×12V×1(片側)=0.24W

オプション品について

列表示板

図列表示板をオプションとして用意しています。オリジナルの文字にも対応できます。(オリジナル文字にする場合は、ご注文の際に文字データが必要になります。)

列表示板

DC電源および調光器、調光システム

詳細は各PDFをご覧ください。

  • DC電源
容量30W50W75W100W150W
室内用
DC12V
  電源 電源 電源 電源 電源
サイズ W61×H36×D150W61×H36×D174W61×H42×D192W73×H42×D197W86×H47×D202
型番 SPLFA30F-12SPLFA50F-12SPLFA75F-12SPLFA100F-12SPLFA150F-12
仕様書 仕様書 仕様書 仕様書 仕様書 仕様書
備考 DC12V 2.5ADC12V 4.3ADC12V 6.3ADC12V 8.5ADC12V 12.5A
定格 AC85V〜AC264V、入出力端子台、電気用品安全法(PSE)適合

※電源に接続する負荷(消費電力)は呼称W数の70%以下としてください。

  • 調光器
名称 PMWライトコントローラー
PMWライトコントローラー
PMW調光ドライバー
PMW調光ドライバー
型番 LLC-PLC LLC-PWM5A-LP1
サイズ W70×H120×D40 W130×H57×D27
取扱説明書 取扱説明書
仕様書 仕様書
容量 5A(使用できる最大電源容量:75W)

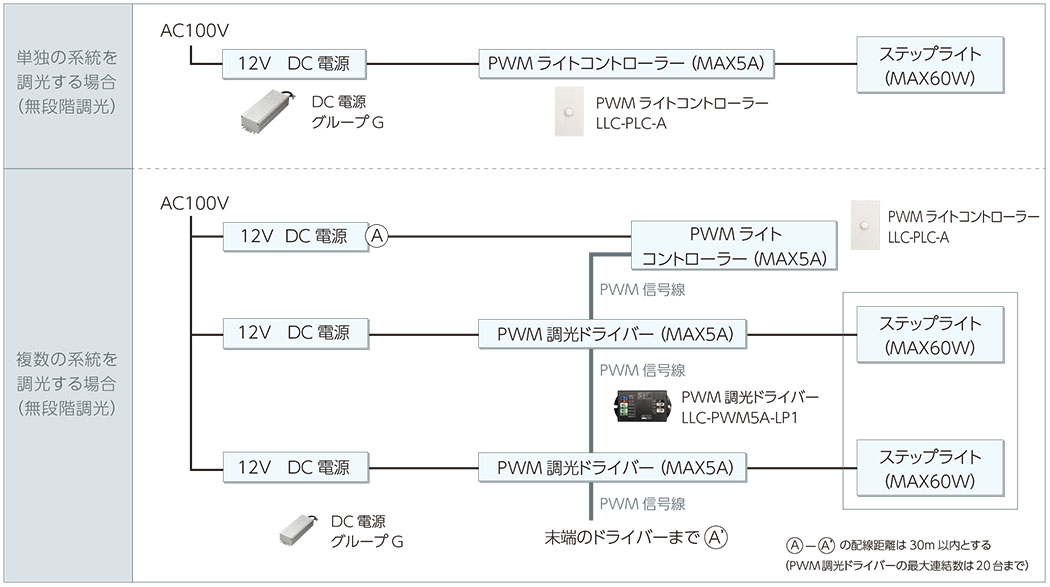

  • 単独の系統を調光する場合

単独系統の調光

  • 複数の系統を調光する場合

複数系統の調光

  • 調光機能付き電源ユニット(例)

図調光器と電源装置をボックスに納めてユニット化したものです。

定格(50Wタイプの例)
1.入力電圧:単相 AC85V〜AC264V
2.出力電圧/容量:DC12V 4.3A(51.6W)
3.動作環境:-5℃〜+50℃ 10%〜90%RH(結露なきこと)
4.使用環境:室内
調光方法
PWM制御(手動ボリュームにより、出力増減を設定。調光状態デジタル表示0〜100%)
付属機能
・過電流
・過電圧保護回路内蔵(自動復帰)
・突入電流防止回路内蔵(自動復帰)
